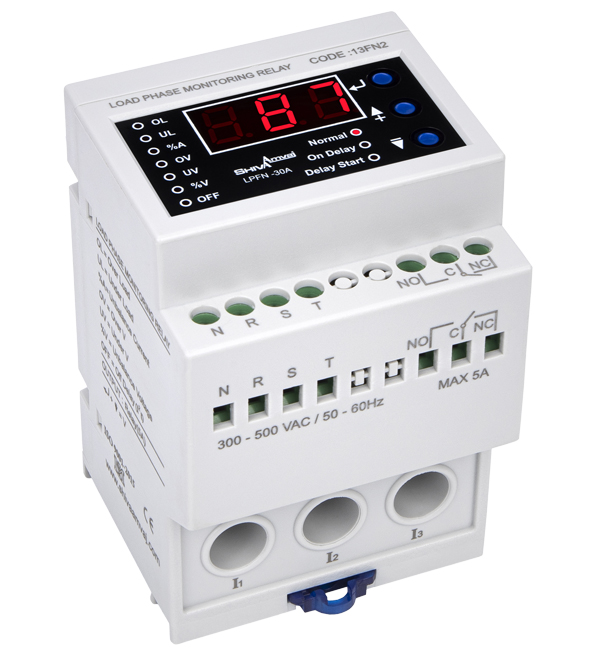

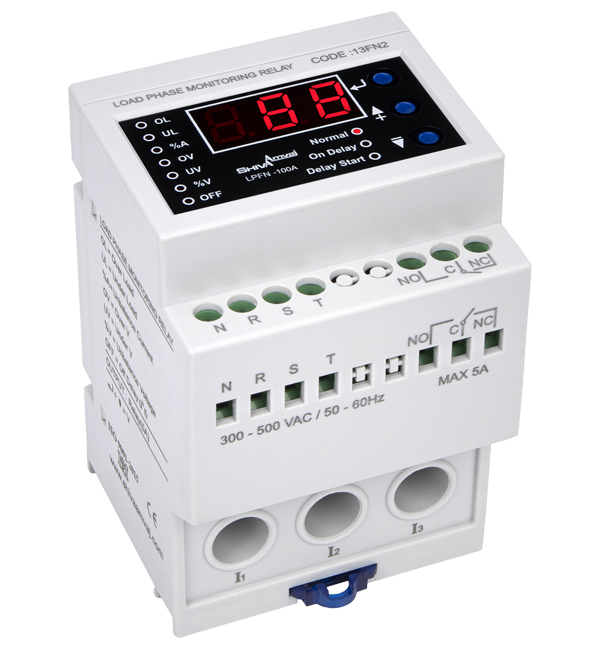

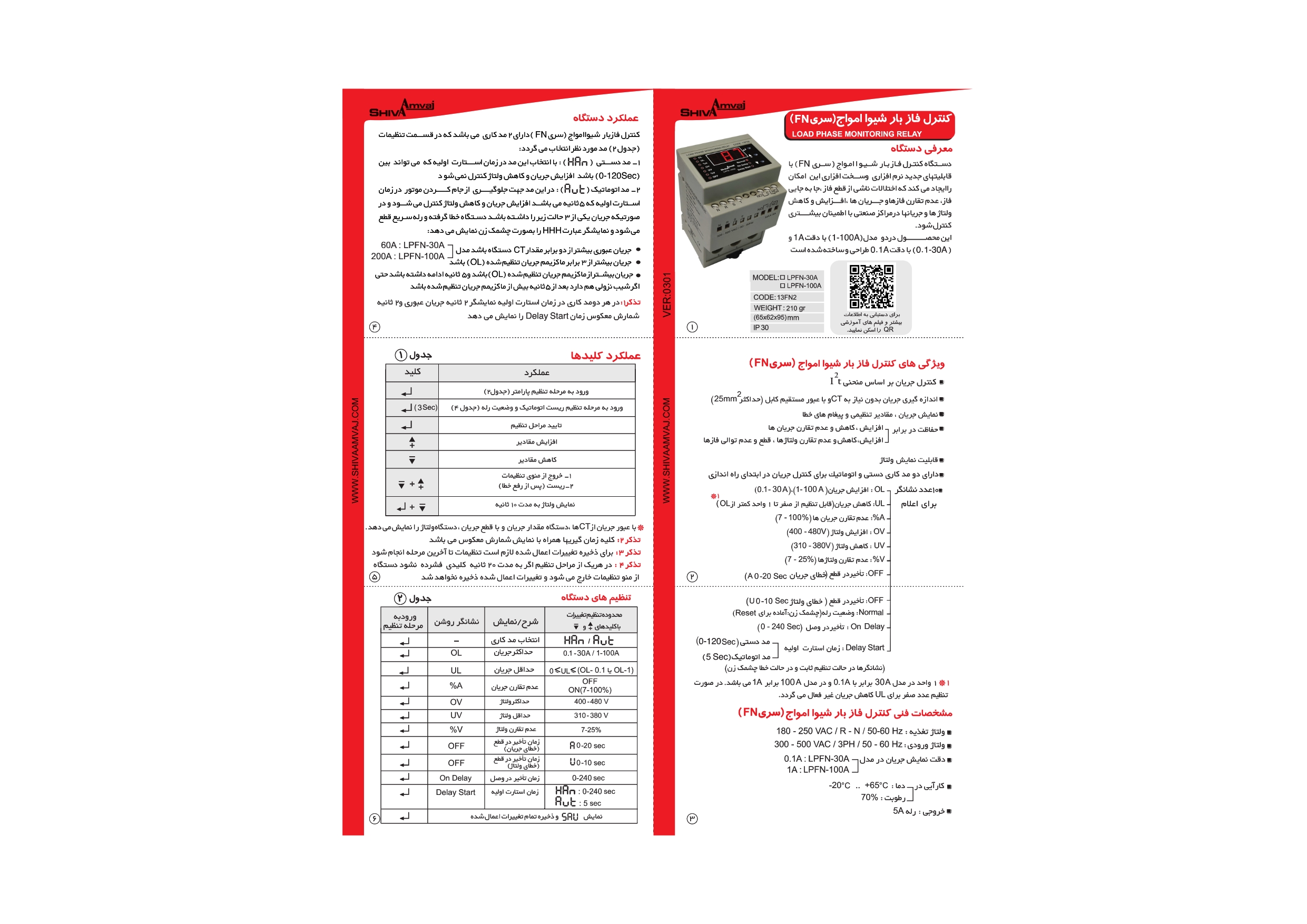

کنترل فاز بار سری FN شیوا امواج

دستگاه کنترل فاز بار شیوا امواج (سریFN) با قابلیت های جدید نرم افزاری و سخت افزاری این مکان را ایجاد می کند که اختلالات ناشی از قطع فاز، جابجایی فاز ، عدم تقارن فازها و جریان ،افزایش و کاهش ولتاژها و جریان ها در مراکز صنعتی با اطمینان بیشتری کنترل شود.

این محصول در دو مدل( ‏1-100A ) با دقت 1A و ( ‏0.1-30A ) با دقت 0.1A طراحی و ساخته شده است.

ویژگی های کنترل فاز بار شیوا امواج(سری FN)

• کنترل جریان براساس منحنی I²t
• اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر 25mm²)
• نمایش جریان، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابر
• افزایش، کاهش و عدم تقارن جریان ها
• افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها
• قابلیت نمایش ولتاژ
• دارای دو مد کاری دستی و اتوماتیک برای کنترل جریان در ابتدا راه اندازی
• ۱۰ عدد نشانگر برای اعلام
• OL: افزایش جریان ( ‏1-100A ),(‏ 0.1-30A )
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها  ( ‏7-100% )
• OV: افزایش ولتاژ ( ‏400-480V )
• UV: کاهش ولتاژ ( ‏310-380V )
• V%: عدم تقارن ولتاژها ( ‏7-25% )
• OFF:
• OFF: تأخیر در قطع ( خطای جریان ‏A 0-20 Sec )
• OFF: تأخیر در قطع ( خطای ولتاژ ‏U 0-10 Sec )
• Normal: وضعیت رله( چشمک زن: آماده برای Reset)
• On Delay: تأخیر در وصل ( ‏0-240Sec )
• Delay Start: زمان استارت اولیه
• مد دستی ( ‏0-120Sec )
• OFF: تأخیر در قطع (5Sec)

1. یک واحد در مدل 30A برابر با 0.1A و در مدل 100A برابر با 1A می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.

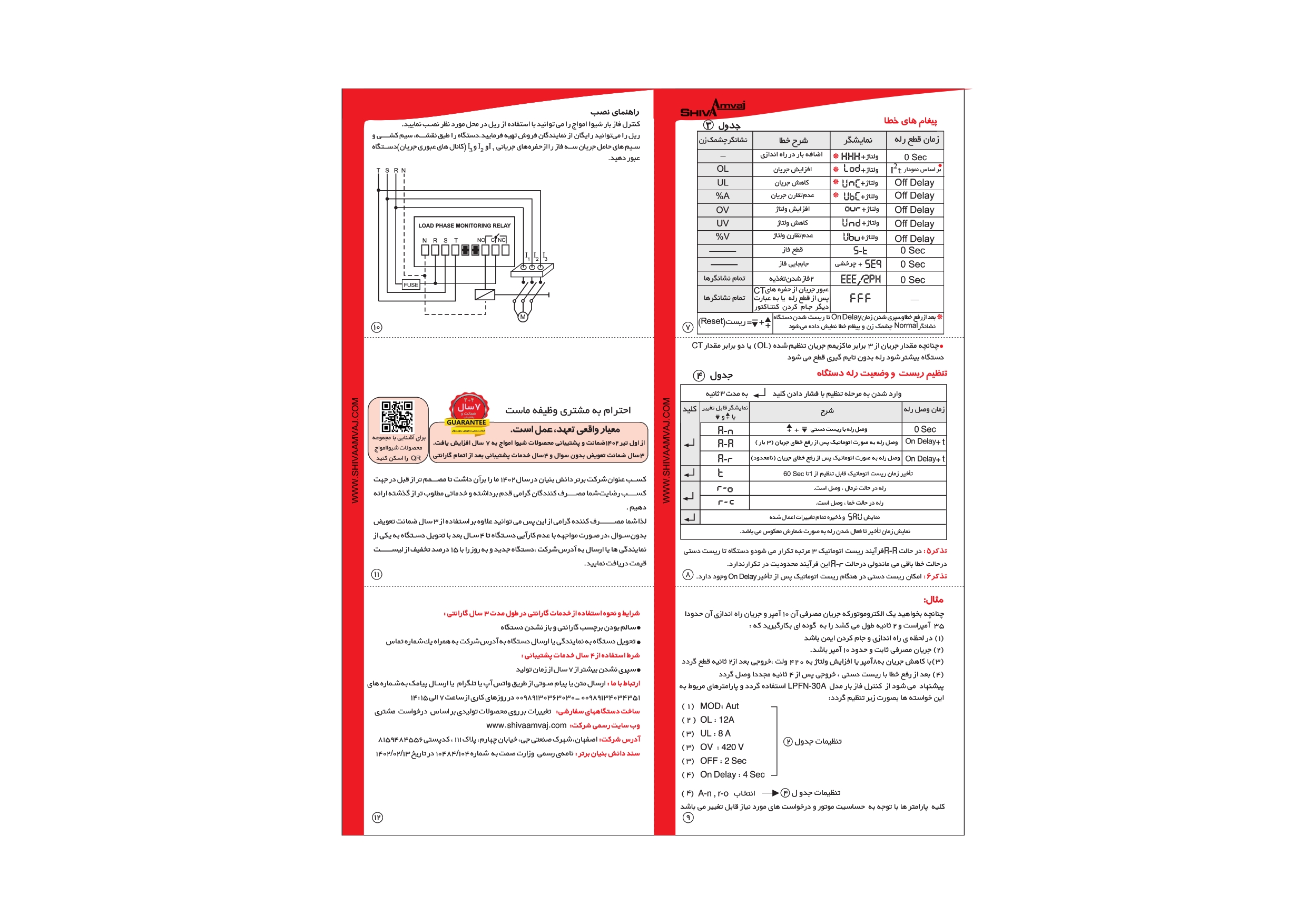

عملکرد دستگاه

کنترل فاز بار سری FN دارای دو مُد کاری می باشد که در قسمت تنظیمات مُد مورد نظر انتخاب می گردد:

1. مد دستی (Han): با انتخاب این مُد در زمان استارت اولیه که می تواند بین (‏ 0-120Sec) باشد افزایش جریان و کاهش ولتاژ کنترل نمی شود.
2. مد اتوماتیک (Aut): در این مُد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه که 5 ثانیه می باشد افزایش جریان و کاهش ولتاژ کنترل می شود و در صورتیکه جریان یکی از 3 حالت زیر را داشته باشد دستگاه خطا را گرفته و رله سریع قطع می شود و نمایشگر عبارتHHH را بصورت چشمک زن نمایش می دهد:

• جریان عبوری بیشتر از دو برابر مقدار CT دستگاه باشد: مدل 60A:LPFN-30A و مدل 200A:LPFN-100A
• جریان بیشتر از 3 برابر ماکزیمم جریان تنظیم شده (OL) باشد.
• جریان بیشتر از ماکزیمم جریان تنظیم شده (OL) باشد و 5 ثانیه ادامه داشته باشد حتی اگر شیب نزولی هم دارد بعد از 5 ثانیه بیش از ماکزیمم جریان تنظیم شده باشد.

تذکر: در هر دو مُد کاری در زمان استارت اولیه نمایشگر 2 ثانیه جریان عبوری و 2 ثانیه شمارش معکوس زمان Delay Start را نمایش می دهد.
