توضیحات

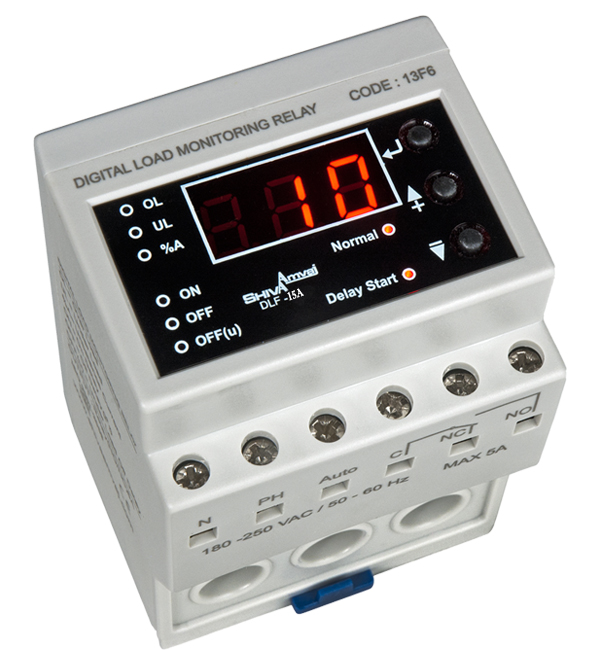

کنترل بار دیجیتال شیوا امواج
دستگاه کنترل بار دیجیتال با بهره گیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات ناشی از عدم تقارن جریان وافزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیازبه CTو در دو مدل (۱-۶۰A)و(۰٫۵-۱۵A)طراحی و ساخته شده است.
ویژگی های کنترل بار دیجیتال شیوا امواج
• حفاظت دستگاه های سه فاز با استفاده از سیستم میکروپروسسوری
• کنترل جریان بر اساس منحنی
• اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل حداکثر ۲۵mm²
• نمایش جریان ، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابرافزایش ، کاهش و عدم تقارن جریانها
• ۸ عدد نشانگر برای اعلام
• OL: افزایش جریان ( 0.5-15A),(1-60A)
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها (7-100%)
• ON: تأخیر در وصل یا تأخیر برای Reset (0-240Sec)
• OFF: تأخیر در قطع برای خطای OL و A%(0-10Sec)
• (u)OFF: تأخیر در قطع برای خطای UL (5-10Sec)
• Normal: وضعیت رله
• Delay Start: زمان استارت اولیه ²(0-120Sec)
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)
1. در صورت تنظیم عدد صفر برای UL ، کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، افزایش جریان(جهت راه اندازی اولیه موتور) در نظر گرفته نمی شود.
irannvidia –
درود بر تولید کننده داخلی ضامن امنیت ملی کشور مقدس ایران
آیا تولید این دستگاه متوقف شده است؟
شیواامواج –
درود بر شما
خیر و در حال تولید می باشد.
با سپاس
moosh_boo3_goorbe (خریدار محصول) –
سلام یک پمپ اب تک فاز ۳۷۰وات(نیم اسب) داریم که جریان امپرش روی تابلوش ۴.۵ هستش
برای تنظیم کنترل بار برای جریان بالا و جریان پایین که خشک کار نکنه چجوری باید تنظیمش کنم؟
شیواامواج –
درود بر شما
برای این کار می بایست ابتدا جریان موتور در حالتی که مخزن بی آب است توسط یک آمپر متر اندازه گیری و عدد آن را در قسمت OL تنظیم نمائید .
پارامتر UL را نیز در این محصول 0 قرار دهید .
در نتیجه تنظیمات به صورت زیر می باشد :
OL: ( که در بالا عنوان شد )
UL : 0
A% : 15
ON : 5
OFF : 0
OFF U : 5
DELAY START : 10
با سپاس
ali2669m –
سلام مدل dlf 15 A خریدم برای موتور تکفاز ۲۲۰۰وات موتور بدون بار ۸ امپر رو نشون میده ولی به پمپ وصل میشه زیر بار میره ۱۱.۷ Aامپر نشون میده راهنمای کنید چطور تنظیم کنم یک تا دو امپر بیشتر خواست افزایش به موتور امپر زیاد بکشه درصورت قفل کردن پمپ موتور رو خاموش کند (بار نامی یا تحمل موتور ۱۳.۵امپر هست)تشکر از
شیوا امواج.
شیواامواج –
درود بر شما
با توجه به توضیحات جناب عالی و با توجه به مشخصات ارائه شده بهترین حالت برای پارامتر ol عدد ۱۳ آمپر می باشد
چنانچه با تنظیم این عدد دستگاه خطای اضافه بار کشید نهایتا” این عدد را روی ۱۳.۵ تنظیم نمائید .
همچنین پارامتر ul را صفر قرار دهید.
با سپاس
ali2669m –
سلام از این مدل استفاده کردم برای موتور سه اسب ۲۲۰۰وات خطای لود میده درصد عدم تقارن اشتباه زدم یا زمان delay start درصد عدم تقارن باید چند با برای موتور ۲۲۰۰وات تشکر.
شیواامواج –
درود برشما
در صورتی که موتور شما سه فاز باشد پارامترهای دستگاه را به صورت زیر تنظیم نمایید:
OL;4.5و Ul:0و A%45و On:5و Off:0و Off u: 5و D-start:5
با سپاس
abbasjavanmardi.1989 –
سلام من قصد دارم جریان یک پمپ رو ک بازه شدت جریانش 1.6 تا 2.3 آمپر هست رو کنترل کنم،این مدل دقت تنظیم ۰.۱ رو داره؟
شیواامواج –
درود بر شما
بله.
باسپاس
