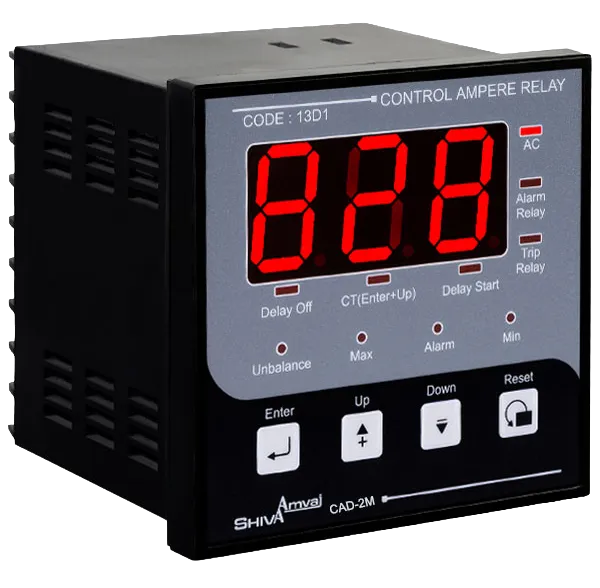

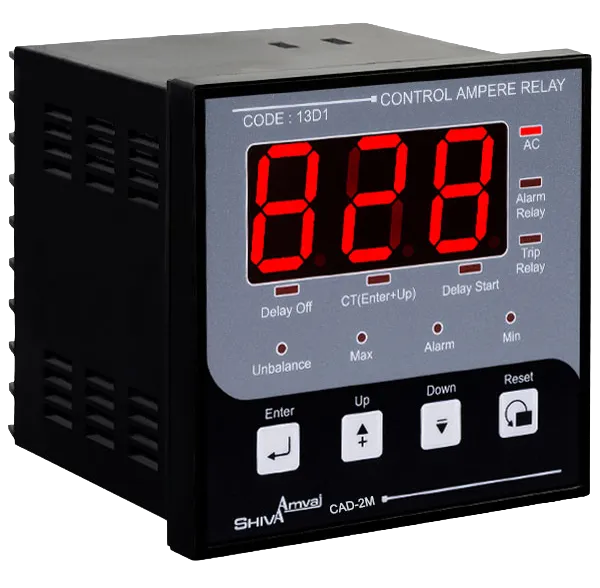

رله کنترل آمپر سه فاز شیواامواج با مدل CAD-2M با دو مد کاری دستی و اتوماتیک دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد..

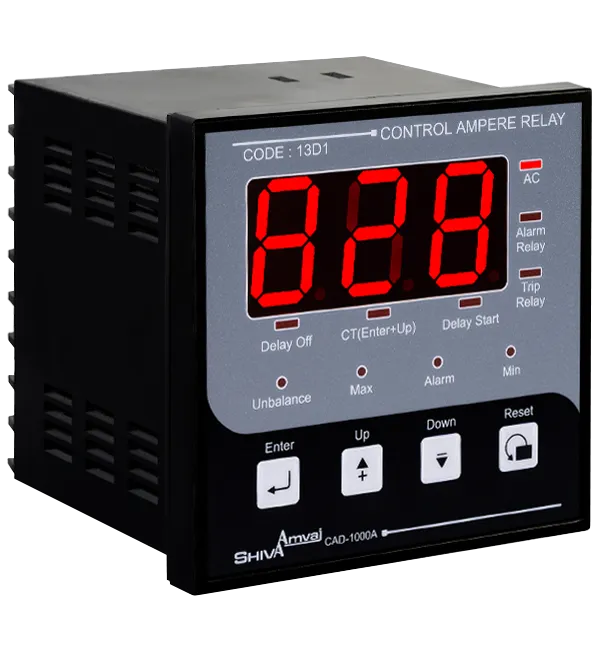

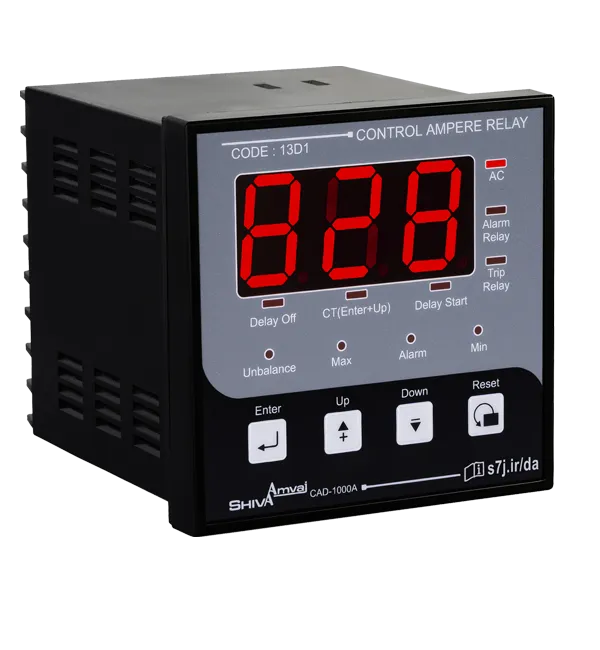

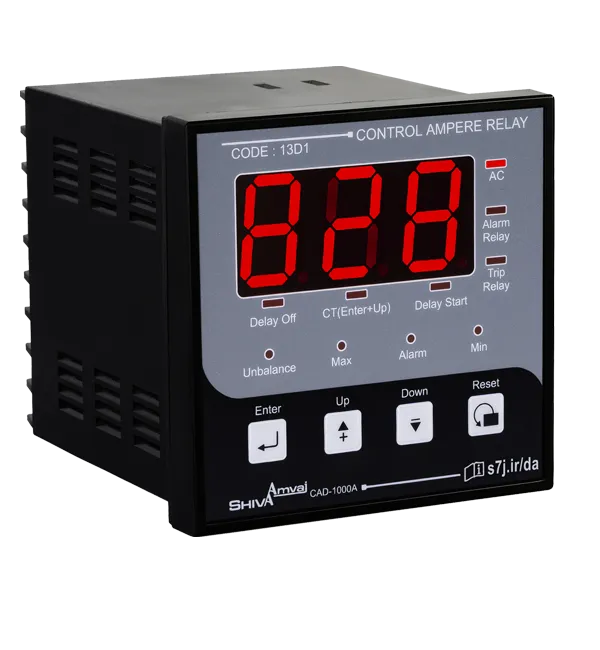

رله کنترل آمپر سه فاز شیواامواج با مدل CAD-1000A دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد.زمان استارت اولیه زمانی است که بعد از استارت در این زمان افزایش جریان در نظر گرفته نمی شود.

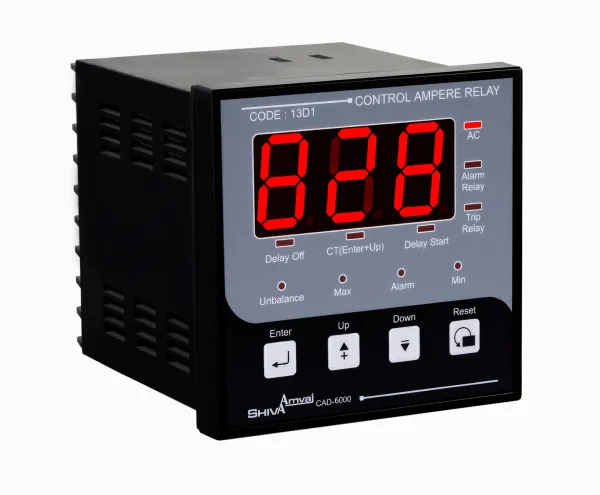

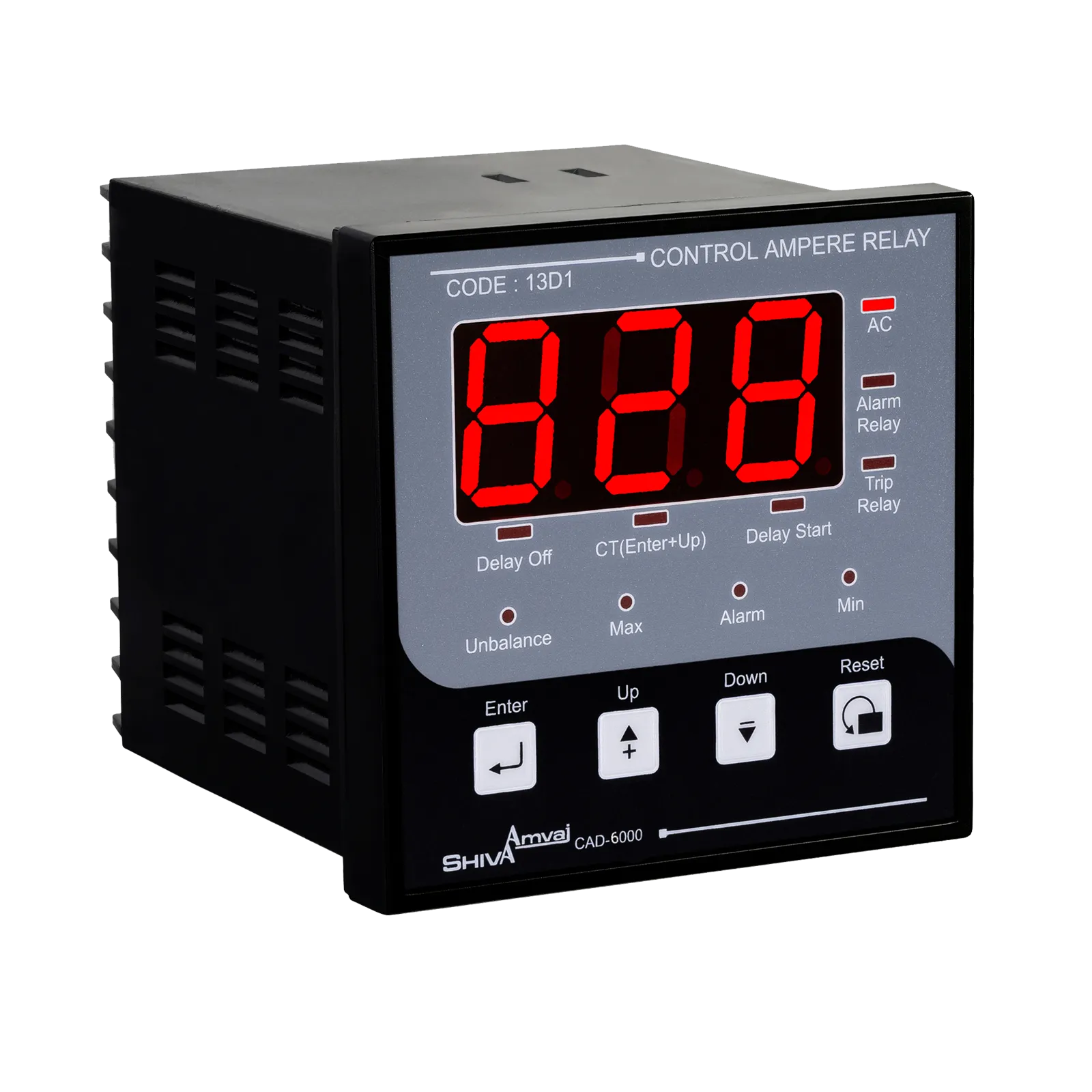

رله کنترل آمپر سه فاز شیواامواج با مدل CAD-6000 دستگاهی مناسب برای نمایش جریان و حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان می باشد.زمان استارت اولیه زمانی است که بعد از استارت در این زمان افزایش جریان در نظر گرفته نمی شود.
تفاوت مدل CAD-2Mبا CAD-1000A در مد اتوماتیک می باشد که در این مد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه (Delay Start) جریان کنترل می شود.
کالا ناموجود است. لطفا مدل های دیگر را برسی کنید.
کد:
13D1
وزن:
495 gr

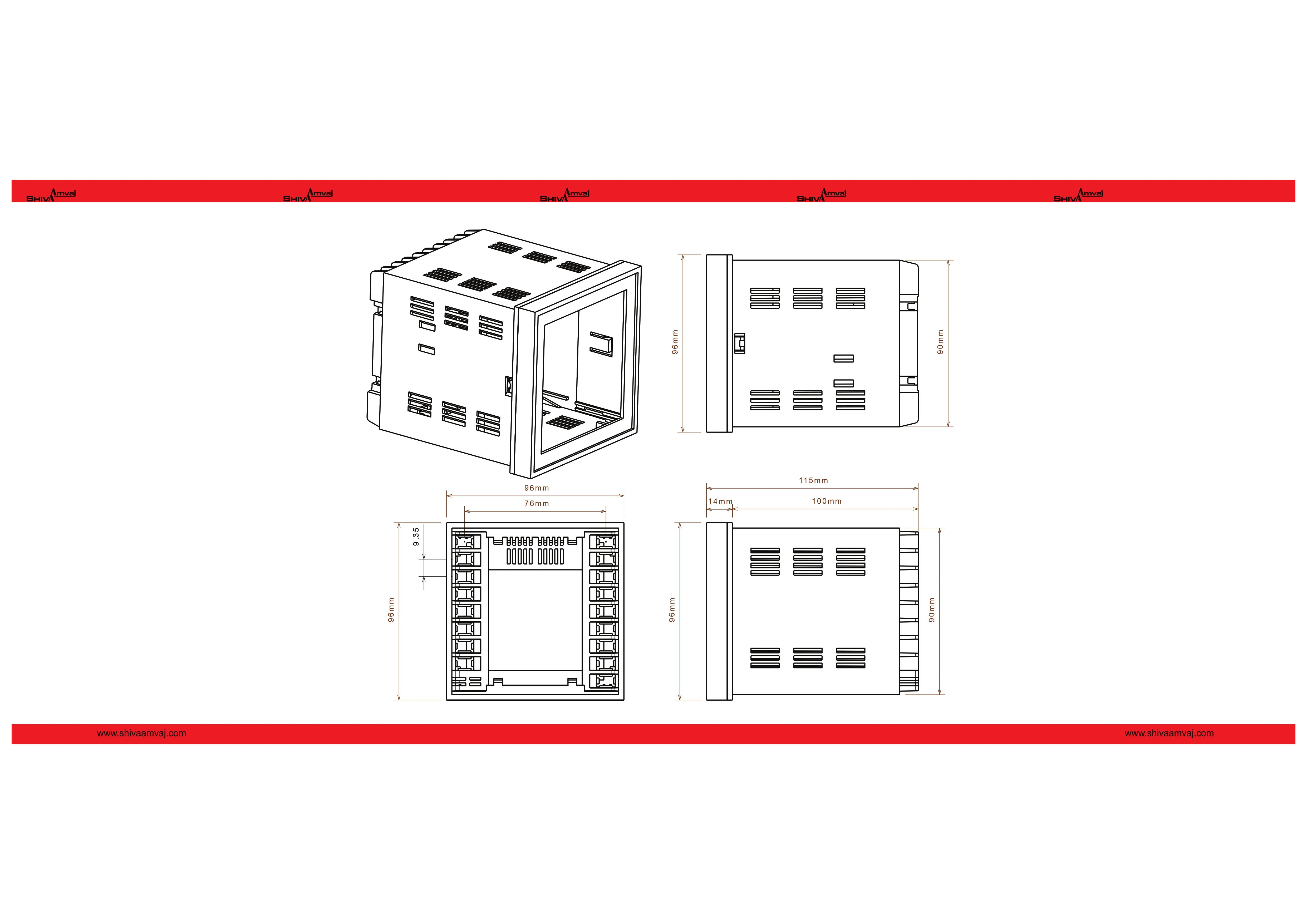

ابعاد:
96*96*115 mm
IP:
30
ولتاژ تغذیه/RESET خارجی:
180-250VAC/ R-N /50-60 HZ
دقت اندازه گیری جریان:
1+ 0.5% و 1-%0.5
زمان تنظیم CT:
از زمان وصل به برق به مدت ۵ دقیقه
کارآیی در:
دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد
خروجی:
دو عدد رله 16A
ابعاد برش تابلو:
91*91 mm
ویژگی های رله کنترل آمپر سه فاز شیوا امواج
قابلیت
نمایش و اندازه گیری جریان و حفاظت در برابر مینیمم ، ماکزیمم و عدم تقارن جریان ها
انتخاب مد عملکرد در مدل CAD-2M
دستی (Han)
اتوماتیک(Aut)
دارای
۳ حد تنظیم مینیمم، آلارم و ماکزیمم جریان
زمان تأخیر در استارت اولیه موتورهای سنگین
آلارم داخلی جهت هشدار در مواقع خطار
۲ رله مجزا برای ALARM و TRIP
کنترل جریان براساس منحنیI²T
۱۰ عددنشانگر برای اعلام
AC: برق شبکه
Alarm Relay: وضعیت رله Alarm
Trip Relay: وضعیت رله Trip
Delay Start: تأخیر استارت اولیه(3-300Sec)
CT: نمایش و تنظیم CT(5-6000A)
Delay Off: تأخیر در قطع (2-60Sec)
Unbalanced: عدم تقارن جریان ها (10-100%CT)
Max: جریان ماکزیمم (0.01A-120%CT)
Alarm:(0.01A-جریان ماکزیمم)-OFF
Min: (0.01A-جریان آلارم)-OFF

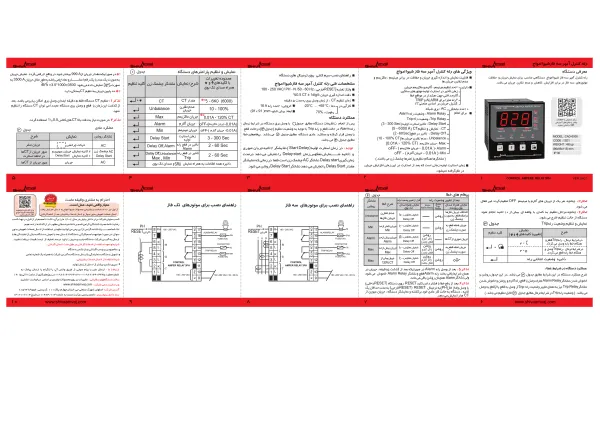

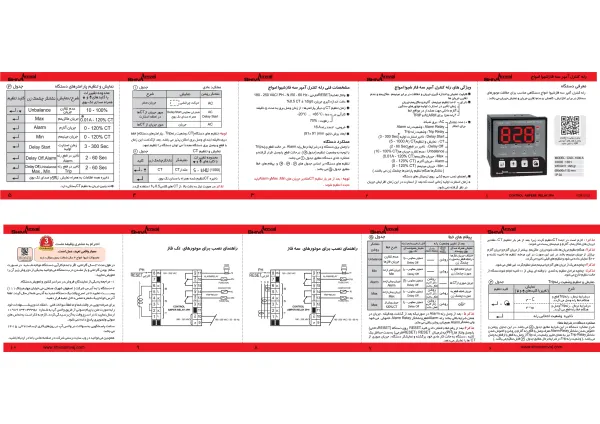

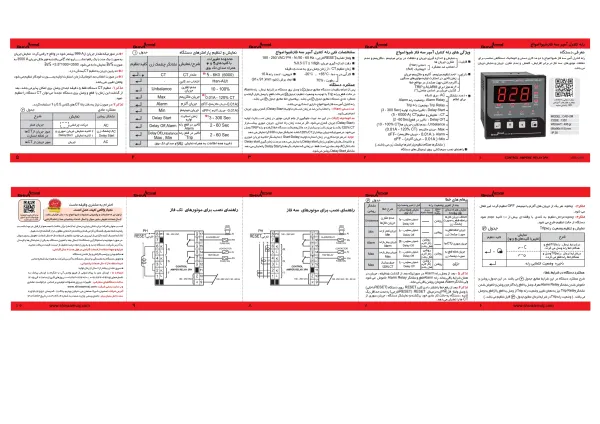

راهنمای نصب سیم کشی روی ترمینال های دستگاه
