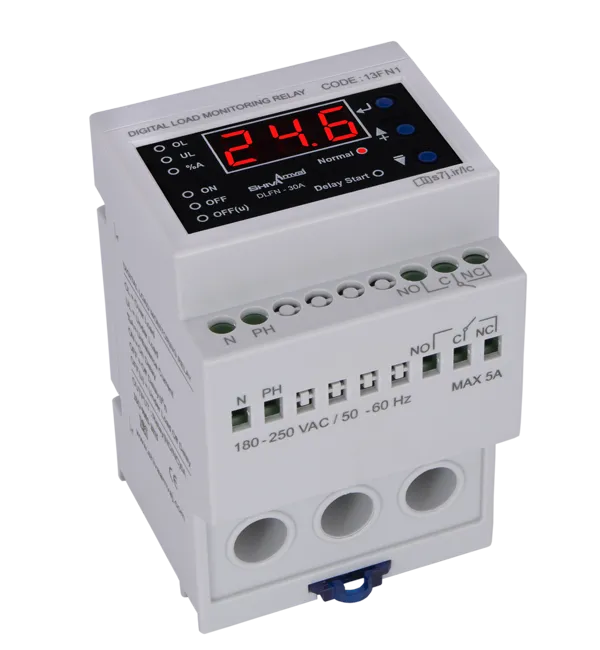

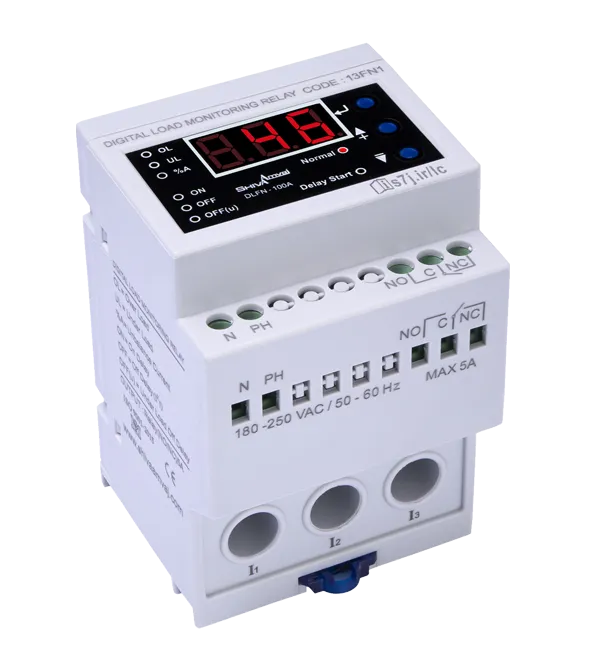

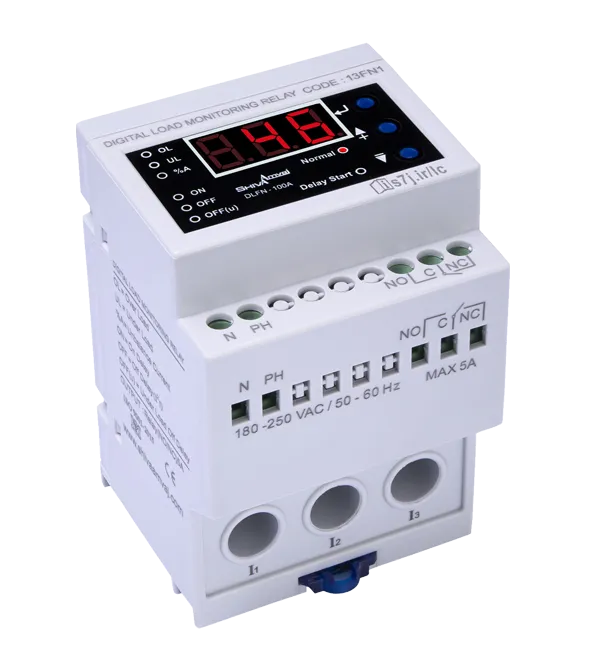

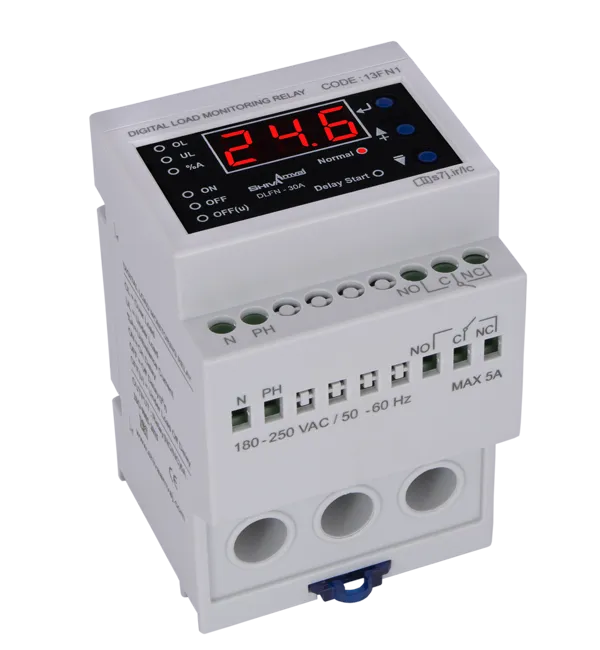

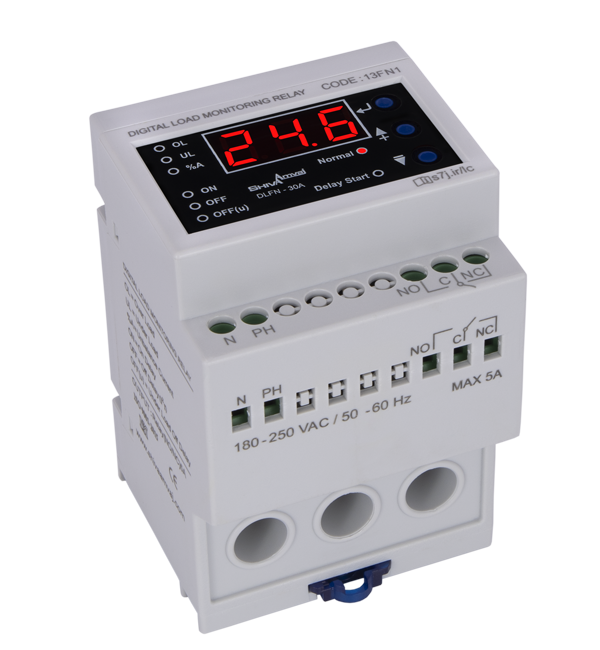

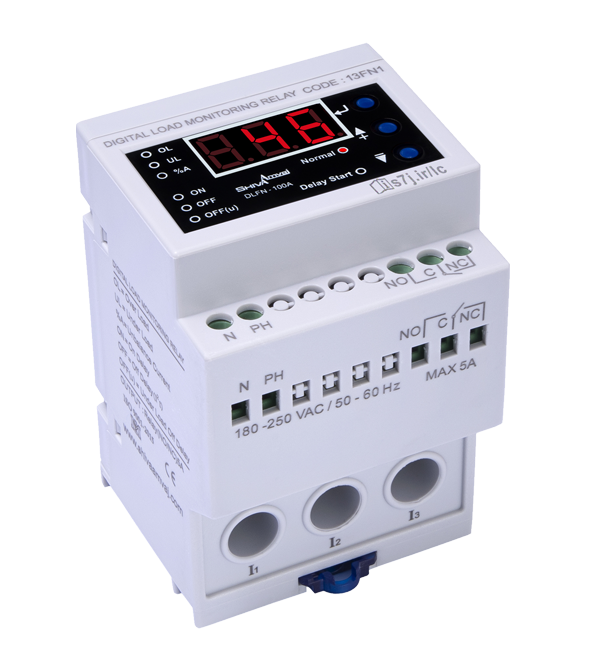

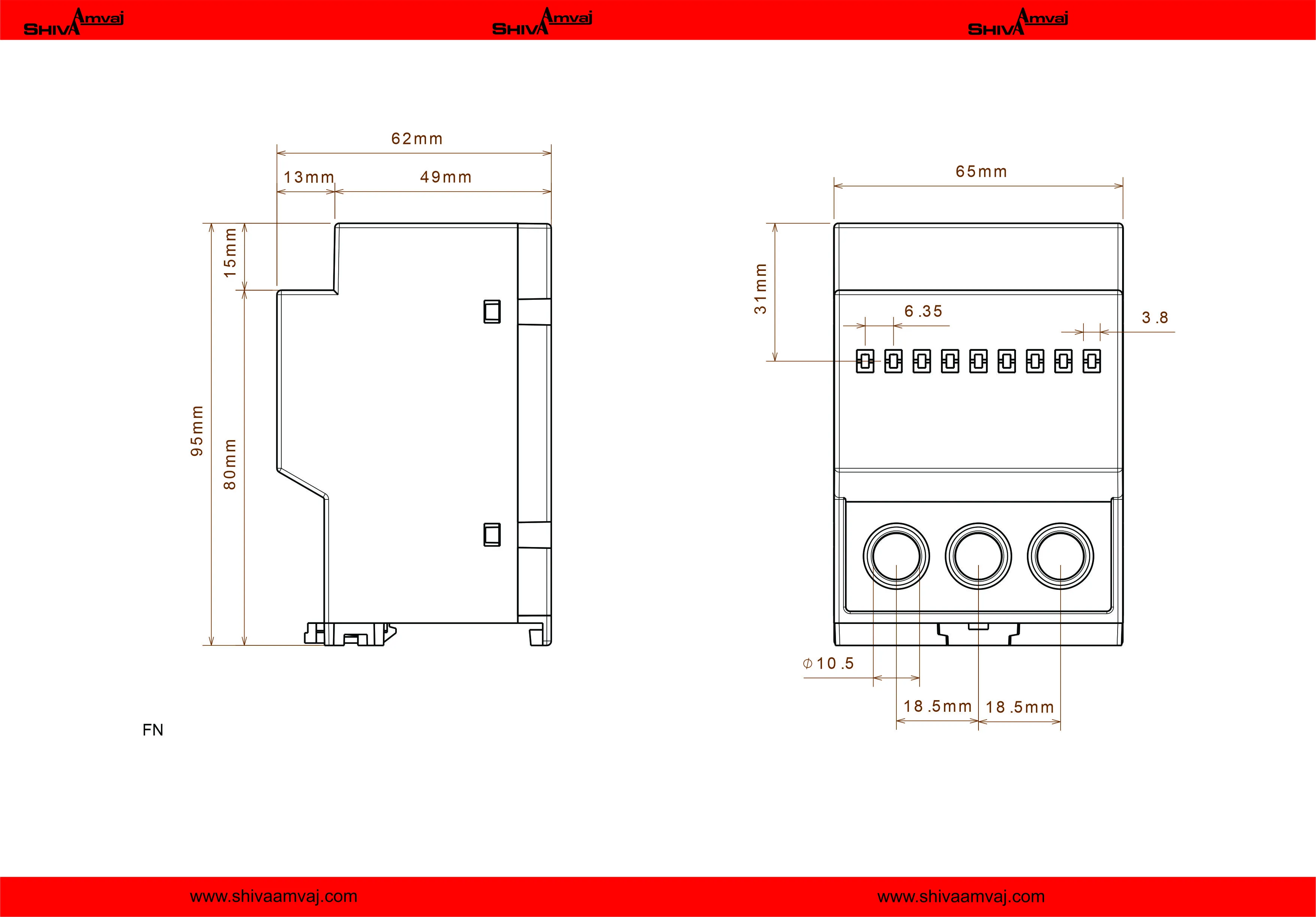

کنترل بار دیجیتال سری FN

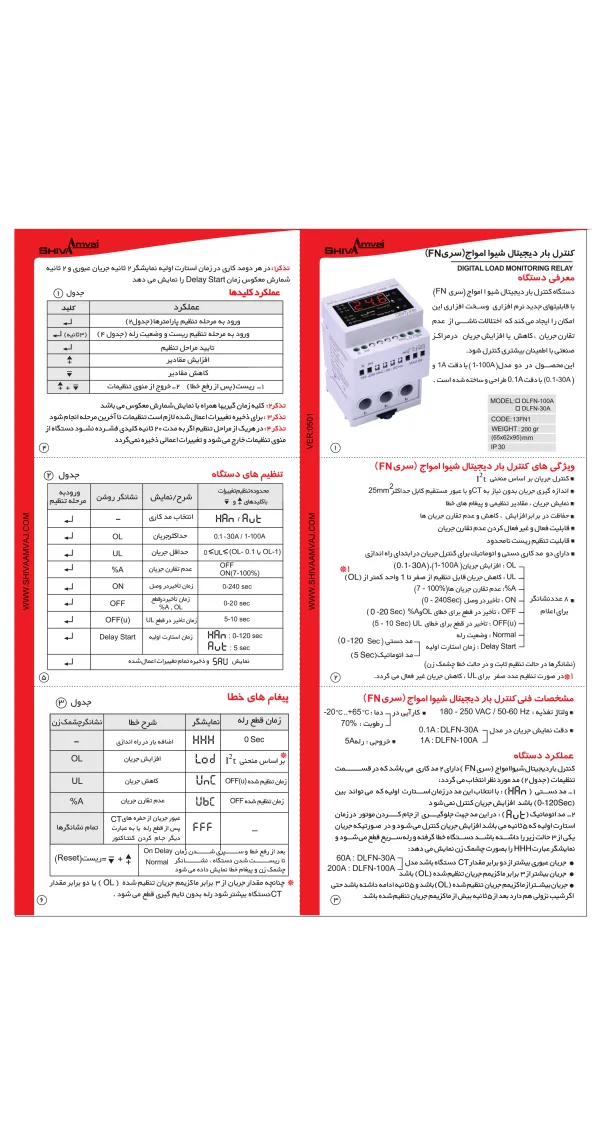

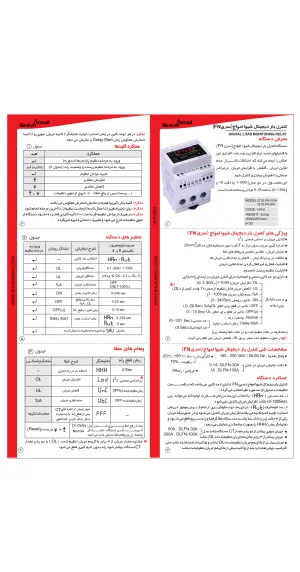

ویژگی های کنترل بار دیجیتال شیوا امواج (سری FN)

• کنترل جریان براساس منحنی I2t

• اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل حداکثر 25mm²

•   نمایش جریان ، مقادیر تنظیمی و پیغام های خطا

•  حفاظت در برابر افزایش،کاهش و عدم تقارن جریان ها

•  قابلیت تنظیم ریست نامحدود

•  دارای دو مدکاری دستی و اتوماتیک برای کنترل جریان در ابتدای راه اندازی

• ۸ عدد نشانگر برای اعلام

  • OL: افزایش جریان (‏1-100A) , (‏0.1-30A)

  • UL: کاهش جریان قابل تنظیم از صفر تا 1 واحد کمتر از (OL)¹

  • A%: عدم تقارن جریان ها  (‏7-100% )

  • ON: تأخیر در وصل  (‏0-240Sec‏)

  • OFF: تأخیر در قطع برای خطای OL و A%(‏0-20Sec)

  • (u)OFF: تأخیر در قطع برای خطای UL ( ‏5-10Sec)

  • Normal: وضعیت رله

  • Delay Start: زمان استارت اولیه

    • مد دستی (‏0-120Sec)

    • مد اتوماتیک (‏5Sec)

(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)

1. در صورت تنظیم عدد صفر برای UL ، کاهش جریان غیر فعال می گردد.

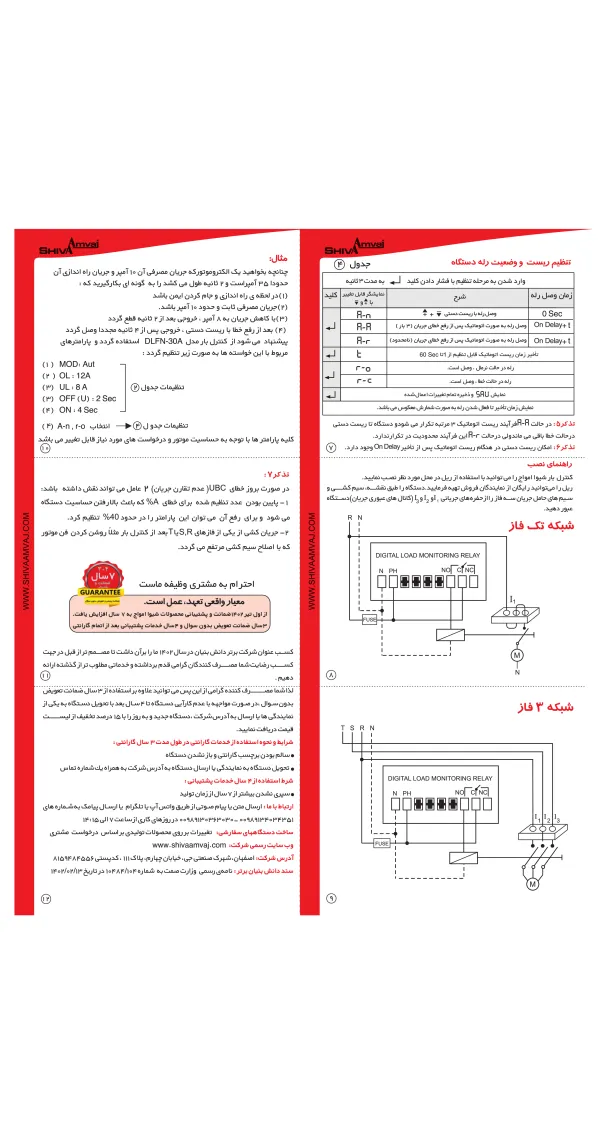

عملکرد دستگاه

کنترل بار دیجیتال سری FN دارای دو مُد کاری می باشد که در قسمت تنظیمات مُد مورد نظر انتخاب می گردد:

1. مد دستی (Han): با انتخاب این مُد در زمان استارت اولیه که می تواند بین (‏ 0-120Sec) باشد افزایش جریان کنترل نمی شود.

2. مد اتوماتیک (Aut): در این مُد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه که 5 ثانیه می باشد افزایش جریان کنترل می شود و در صورتیکه جریان یکی از 3 حالت زیر را داشته باشد دستگاه خطا را گرفته و رله سریع قطع می شود و نمایشگر عبارتHHH را بصورت چشمک زن نمایش می دهد:

جریان عبوری بیشتر از دو برابر مقدار CT دستگاه باشد: مدل 60A:DLFN-30A و مدل 200A:DLFN-100A

جریان بیشتر از 3 برابر ماکزیمم جریان تنظیم شده (OL) باشد.

جریان بیشتر از ماکزیمم جریان تنظیم شده (OL) باشد و 5 ثانیه ادامه داشته باشد حتی اگر شیب نزولی هم دارد بعد از 5 ثانیه بیش از ماکزیمم جریان تنظیم شده باشد.

تذکر: در هر دو مُد کاری در زمان استارت اولیه نمایشگر 2 ثانیه جریان عبوری و 2 ثانیه شمارش معکوس زمان Delay Start را نمایش می دهد.
