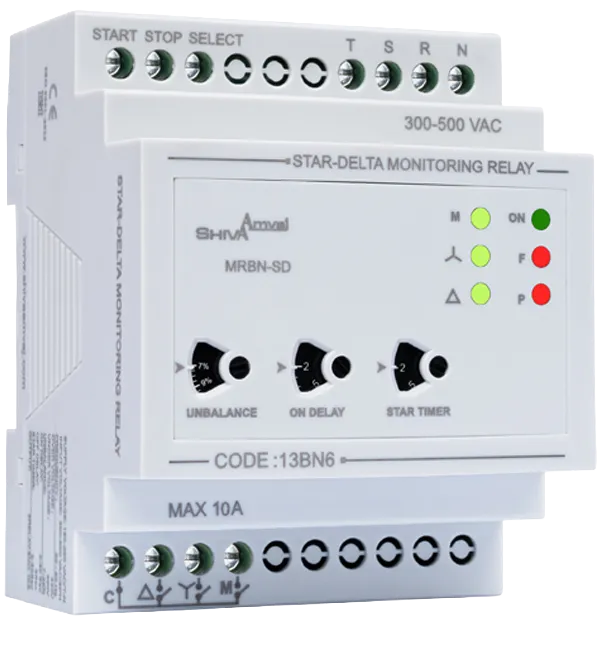

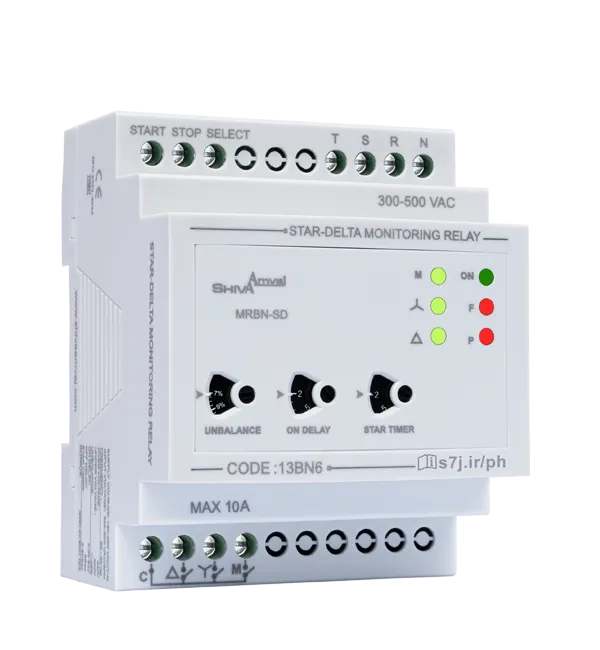

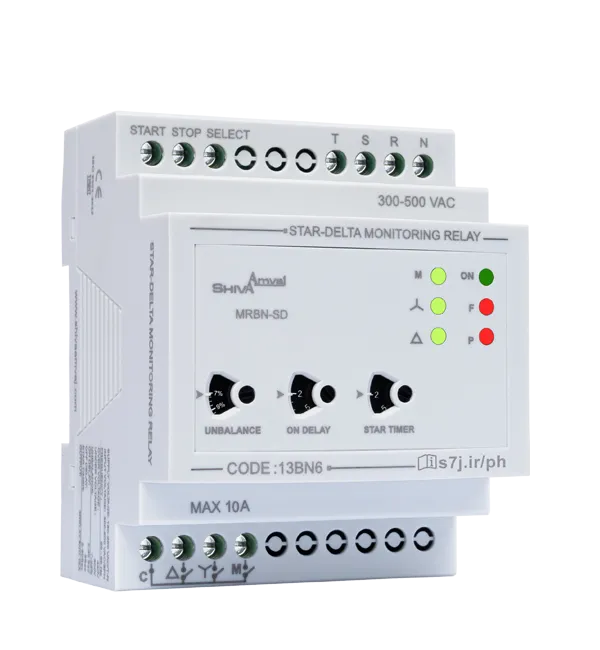

کنترل فاز ستاره-مثلث، دستگاهی مناسب برای راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث همراه با حفاظت کامل در برابر نوسانات برق شبکه می باشد.
کالا ناموجود است.
کد:
13BN6
وزن:
172 gr

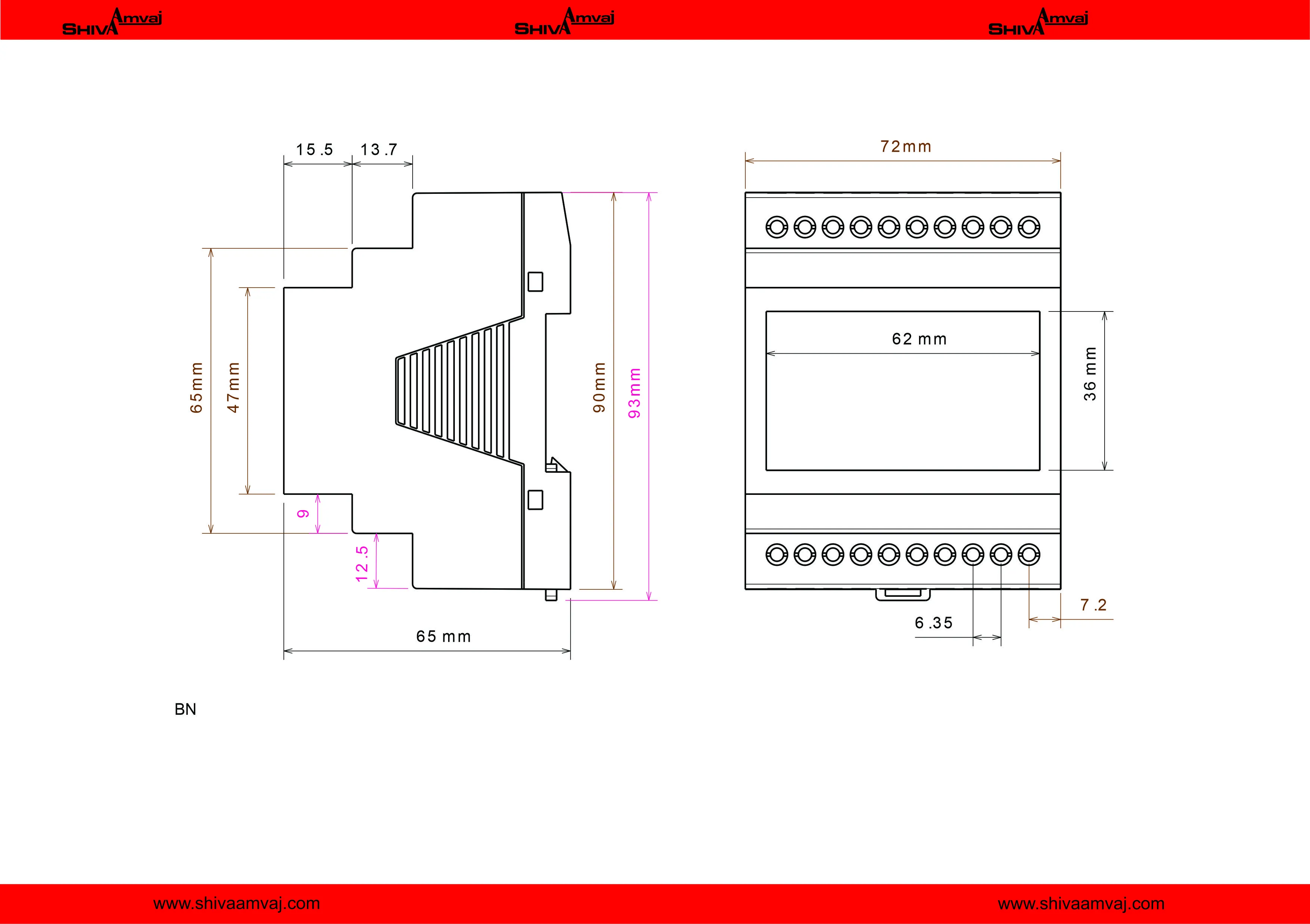

ابعاد:
71*90*65 mm
IP:
30
ولتاژ تغذیه:
180-250VAC/ R-N /50-60 HZ
ولتاژ ورودی:
300-500VAC/3PH/50-60Hz
قطع برای:
افزایش ولتاژ: 480 ولت، کاهش ولتاژ: 300 ولت، عدم تقارن: 25-7درصد
تاخیر زمان قطع:
3 Sec
زمان بین قطع رله ستاره و وصل رله مثلث:
۵۰ m Sec
کارآیی در:
دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد
خروجی:
۳ عدد رله ۱۰A
ابعاد برش تابلو:
76*51 mm
ویژگی های کنترل فاز ستاره-مثلث شیواامواج(سری BN)
حفاظت در برابر
افزایش و کاهش ولتاژ
عدم توالی و عدم تقارن فازها
قطع هر کدام از فازها
۶ عدد نشانگر برای اعلام
ON:
چشمک زن آرام:قطع برق STOP
چشمک زن سریع: تأخیر در وصل
دائم روشن: دستگاه آماده استارت
F:
چشمک زن آرام: افزایش ولتاژ
چشمک زن سریع: عدم تقارن فازها
دائم روشن: کاهش ولتاژ
P:
چشمک زن: قطع فاز
دائم روشن: عدم توالی فاز
M: وصل رله M
: وصل رله
: وصل رله
۳ پیچ تنظیم
Unbalance: تنظیم عدم تقارن (7-25%)
On Delay: تأخیر در وصل (2-30Sec)
Star Timer: زمان وصل رله ستاره (2-30Sec)
قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم
عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو
