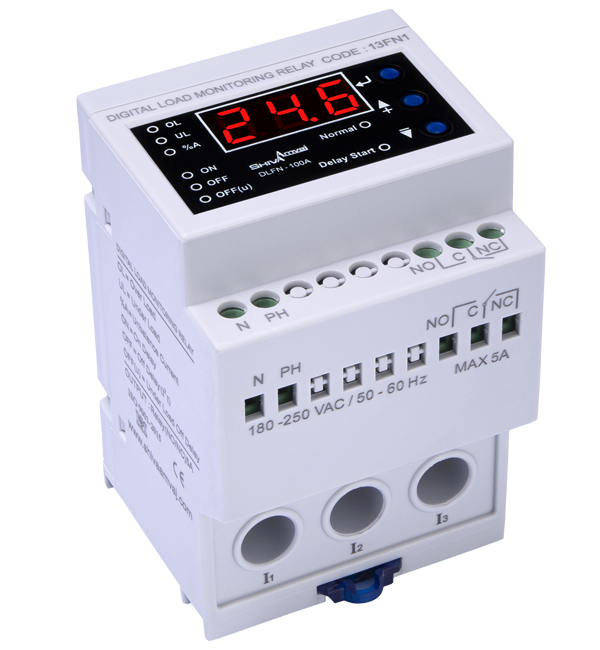

کنترل بار دیجیتال شیوا امواج (سری FN)
دستگاه کنترل بار دیجیتال سری FN با قابلیت های جدید نرم افزاری و سخت افزاری این امکان را ایجاد می کند که اختلالات ناشی از عدم تقارن جریان، کاهش یا افزایش جریان در مراکز صنعتی با اطمینان بیشتری کنترل شود.
این محصول در دو مدل (1-100A) با دقت 1A و (0.1-30A) با دقت 0.1A طراحی و ساخته شده است.
ویژگی های کنترل بار دیجیتال شیوا امواج (سری FN)
• کنترل جریان براساس منحنی I2t
• اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل حداکثر 25mm²
• نمایش جریان ، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابر افزایش،کاهش و عدم تقارن جریان ها
• قابلیت تنظیم ریست نامحدود
• دارای دو مدکاری دستی و اتوماتیک برای کنترل جریان در ابتدای راه اندازی
• ۸ عدد نشانگر برای اعلام
• OL: افزایش جریان (1-100A) , (0.1-30A)
• UL: کاهش جریان قابل تنظیم از صفر تا 1 واحد کمتر از (OL)¹
• A%: عدم تقارن جریان ها (7-100% )
• ON: تأخیر در وصل (0-240Sec)
• OFF: تأخیر در قطع برای خطای OL و A%(0-20Sec)
• (u)OFF: تأخیر در قطع برای خطای UL ( 5-10Sec)
• Normal: وضعیت رله
• Delay Start: زمان استارت اولیه
• مد دستی (0-120Sec)
• مد اتوماتیک (5Sec)
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)
1. در صورت تنظیم عدد صفر برای UL ، کاهش جریان غیر فعال می گردد.
عملکرد دستگاه
کنترل بار دیجیتال سری FN دارای دو مُد کاری می باشد که در قسمت تنظیمات مُد مورد نظر انتخاب می گردد:
1. مد دستی (Han): با انتخاب این مُد در زمان استارت اولیه که می تواند بین ( 0-120Sec) باشد افزایش جریان کنترل نمی شود.
2. مد اتوماتیک (Aut): در این مُد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه که 5 ثانیه می باشد افزایش جریان کنترل می شود و در صورتیکه جریان یکی از 3 حالت زیر را داشته باشد دستگاه خطا را گرفته و رله سریع قطع می شود و نمایشگر عبارتHHH را بصورت چشمک زن نمایش می دهد:
- جریان عبوری بیشتر از دو برابر مقدار CT دستگاه باشد: مدل 60A:DLFN-30A و مدل 200A:DLFN-100A
- جریان بیشتر از 3 برابر ماکزیمم جریان تنظیم شده (OL) باشد.
- جریان بیشتر از ماکزیمم جریان تنظیم شده (OL) باشد و 5 ثانیه ادامه داشته باشد حتی اگر شیب نزولی هم دارد بعد از 5 ثانیه بیش از ماکزیمم جریان تنظیم شده باشد.
تذکر: در هر دو مُد کاری در زمان استارت اولیه نمایشگر 2 ثانیه جریان عبوری و 2 ثانیه شمارش معکوس زمان Delay Start را نمایش می دهد.
