سوپر کنترل موتور

30,930,000

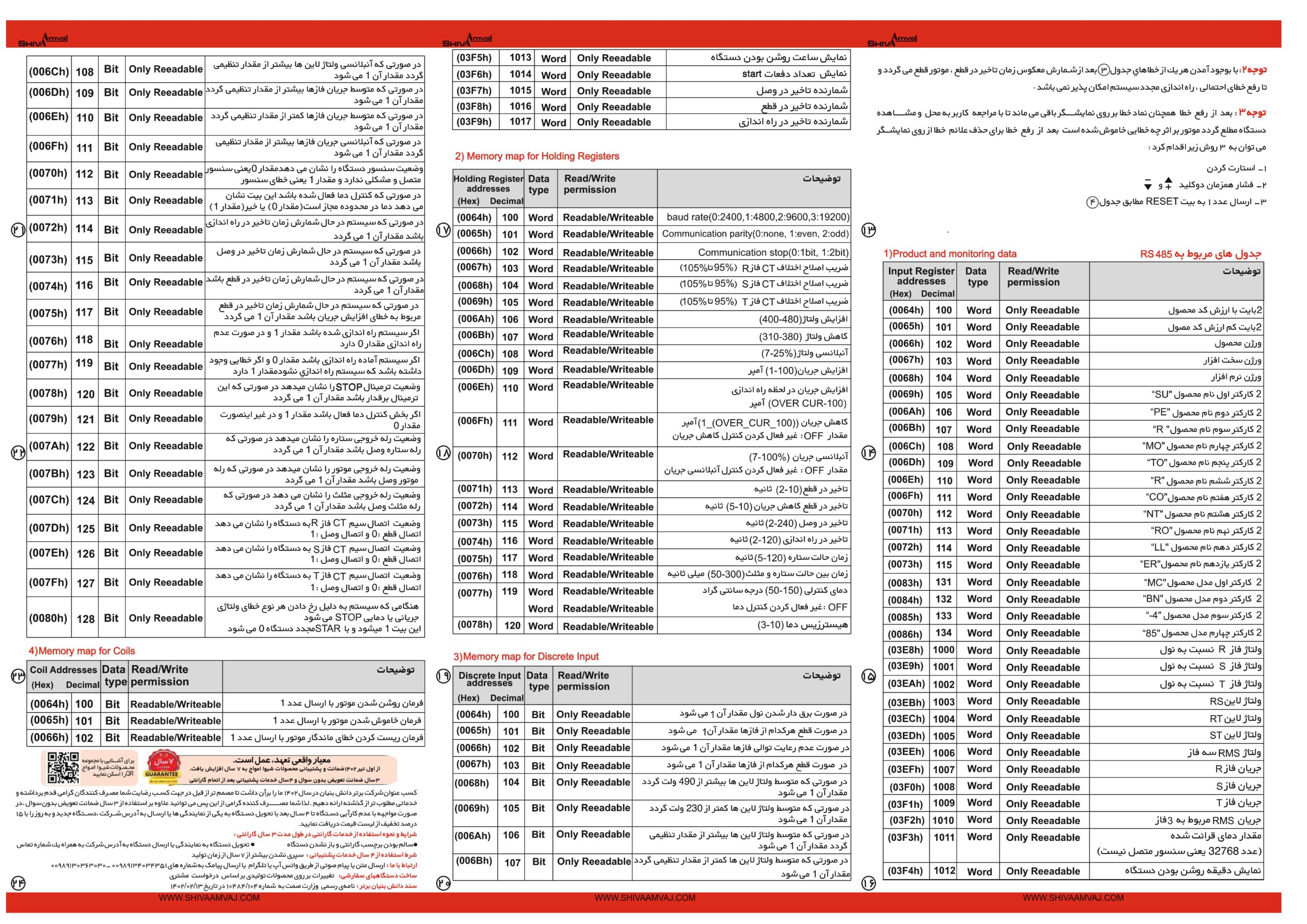

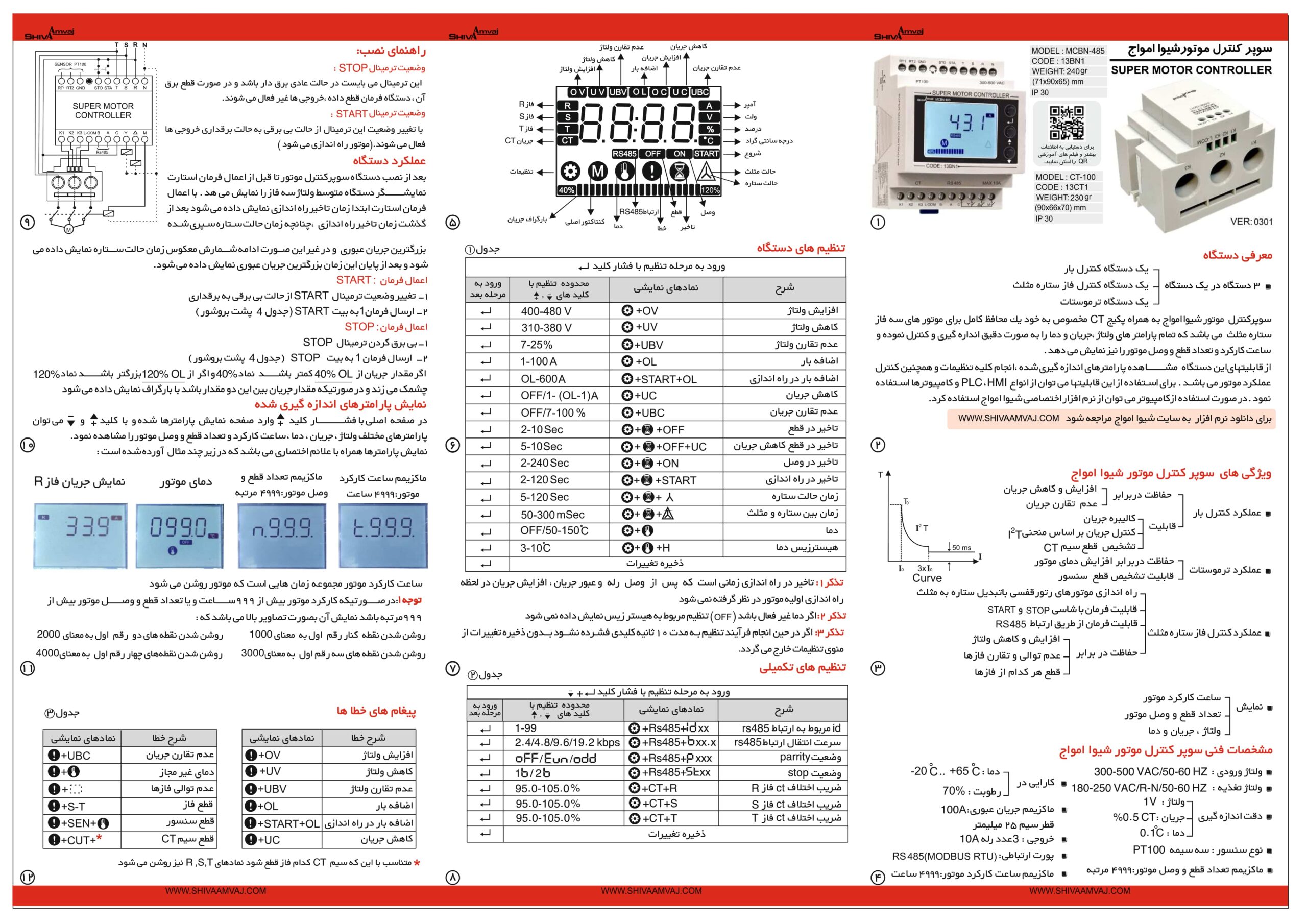

دریافت بروشور سوپر کنترل موتور ارسال رایگان

مراحل نصب سوپر کنترل موتور

فایل راهنما نصب نرم افزار

دانلود نرم افزار سوپر کنترل موتور

فایل دانلود نرم افزار

Model Super Motor Controller

موجود در انبار

توضیحات


سوپر کنترل موتور

• ۳ دستگاه در یک دستگاه:
• یک دستگاه کنترل بار
• یک دستگاه کنترل فاز ستاره مثلث
• یک دستگاه ترموستات

سوپر کنترل موتور شیواامواج به همراه پکیج CT مخصوص به خود یک محافظ کامل برای موتورهای سه فاز ستاره مثلث می باشد که تمام پارامترهای ولتاژ، جریان و دما را به صورت دقیق اندازه گیری و کنترل نموده و ساعت کارکرد و تعداد قطع و وصل موتور را نیز نمایش می دهد.

از قابلیت های این دستگاه امکان برقراری ارتباط با سیستم کامپیوتر از طریق پورت RS 485می باشد که با نصب اپلیکیشن اختصاصی شیواامواج به راحتی می توان تنظیمات دستگاه را از راه دور انجام داده و پارامترهای مورد نیاز را مشاهده و عملکرد موتور مورد نظر را تحت کنترل داشت.

ویژگی های سوپر کنترل موتور شیواامواج

• عملکرد کنترل بار
•حفاظت در برابر
• افزایش و کاهش جریان
• عدم توالی و تقارن فازها
•قابلیت
• کالیبره جریان
• کنترل جریان براساس منحنی I²T
• تشخیص قطع سیم CT
• عملکرد ترموستات
•حفاظت در برابر افزایش دمای موتور
•قابلیت تشخیص قطع سنسور
• عملکرد کنترل فاز ستاره مثلث
•راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث
•قابلیت فرمان با شاسی STOPوSTART یا کنترل به سیله PLC
• حفاظت در برابر
• افزایش و کاهش جریان
• عدم توالی و تقارن فازها
• قطع هر کدام از فازها
• نمایش
•ساعت کارکرد موتور
•تعداد قطع و وصل موتور
•ولتاژ،جریان و دما

توضیحات تکمیلی

ولتاژ ورودی

۳۰۰-۵۰۰ولتاژ متناوب،۳فاز،۵۰-۶۰هرتز

ولتاز تغذیه

۱۸۰-۲۵۰ ولتاژ متناوب،فاز و نول، ۶۰-۵۰ هرتز

دقت اندازه گیری

جریان:0.05%CT, دما:۱درجه سانتی گراد, ولتاژ:۱ ولت

نوع سنسور

سه سیمه PT100

ماکزیمم تعداد قطع و وصل موتور

۴۹۹۹مرتبه

ماکزیمم ساعت کارکرد موتور

۴۹۹۹ساعت

خروجی

۳ عدد رله ۱۰ آمپر

کارایی در

دما: ۶۵+..۲۰– و رطوبت : ۷۰درصد

نقد و بررسی‌ها

  1. ebimihandoost

    سلام این دستگاه دارای فانکشن های مختلف جهت حفاظت الکتروموتور میباشد و مقدار زیادی از آیتم ها رو پوشش میدهد.
    اما یه ضعف داره اونم اینکه رله خروجی جهت فالت ندارد و نمی‌شود از سیستم هشدار استفاده کرد.
    آیا راه حلی وجود دارد که بشود هنگام فالت از سیستم هشدار بهره برد!؟

    • شیواامواج

      درود بر شما
      ممنون از پیشنهاد شما
      این مورد انتقال و پس از بررسی در صورت تائید در نسخه های بعدی اضافه خواهد شد.
      اما در حال حاضر با توجه به این که چنانچه خطایی در سیستم ایجاد گردد ابتدا خروجی موتور قطع می گردد شما می توانید از تیغه ی بسته ی کنتاکتور مشترک استفاده کنید و به ورودی آن فاز و از خروجی به آلارم متصل نمائید .
      البته لازم به ذکر است در این صورت زمانهایی که موتور استارت نشده هم آلارم فعال می باشد که اگر برای استارت از سلکتور 0/1 استفاده گردد و برق آلارم از زیر سلکتور گرفته شود زمان فعال بودن آلارم کاهش می یابد و هنگام خطا روشن می گردد.
      با سپاس

  2. mahdi.bikdelo

    با سلام
    سنسور دما(Pt100) جدا باید خریداری کنیم یا داخل بسته بندی هست؟

    • شیواامواج

      درود بر شما
      باید جداگانه تهیه شود.
      با سپاس

  3. ebimihandoost

    منظورم سیم قدرت بود

    • شیواامواج

      درود بر شما

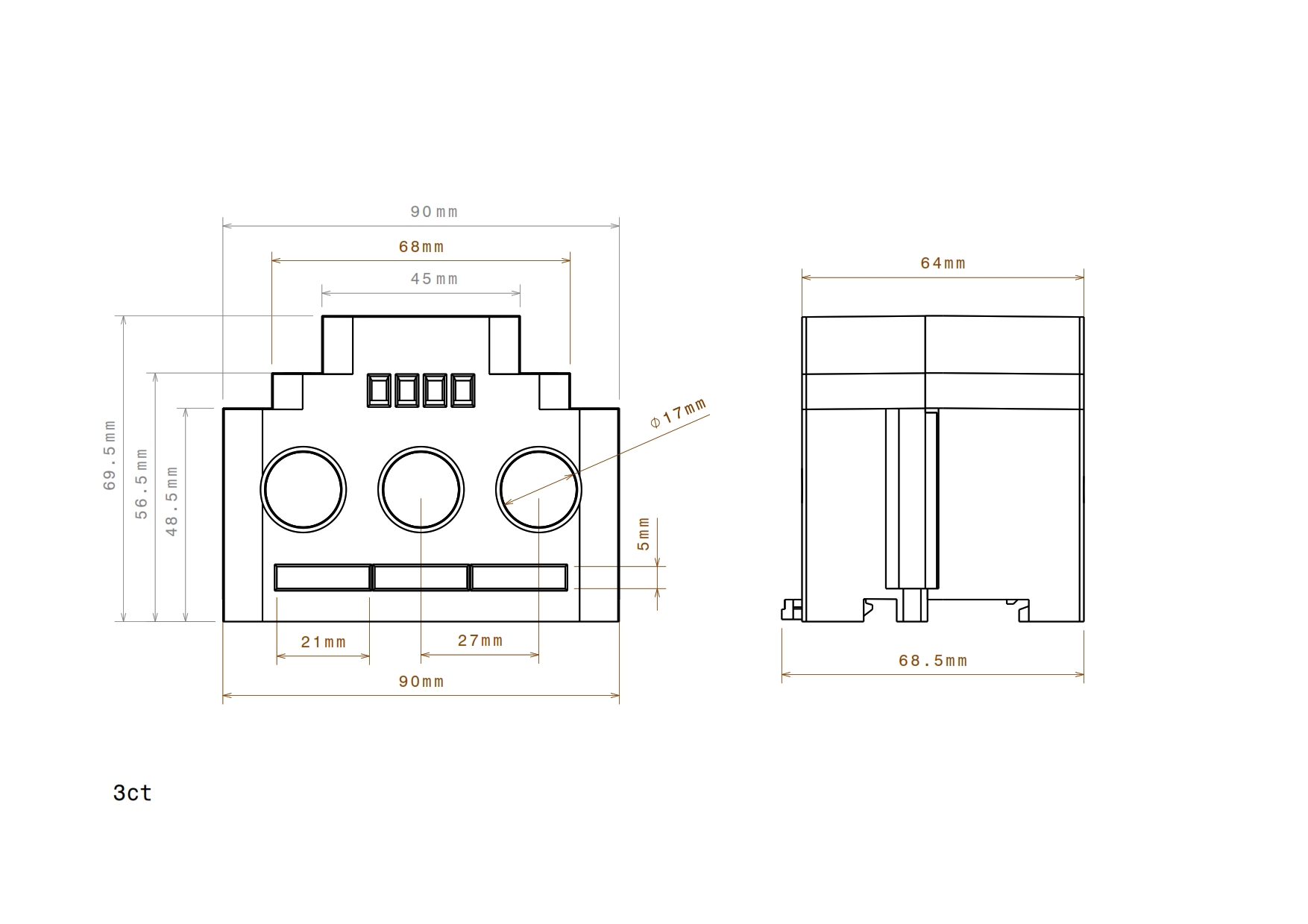

      بله و با توجه به اینکه قطر حفره CT حدود 17 میلی متر مربع می باشد سایز ماکزیمم کابلی که می توان از حفره 3CT عبور داد کابلی با سطح مقطع 120 میلی متر مربع (بدون روکش عایق ) می باشد.
      با سپاس

  4. ebimihandoost

    سلام وقت بخیر تا چه سایز سیم رو میشه برای CT ها استفاده کرد!؟

    • شیواامواج

      درود بر شما
      با توجه به اینکه قطر حفره CT حدود 17 میلی متر مربع می باشد سایز ماکزیمم کابلی که می توان از حفره 3CT عبور داد کابلی با سطح مقطع 120 میلی متر مربع (بدون روکش عایق ) می باشد
      ولی نکته حائز اهمیت این است که دستگاه scm تا ماکزیمم جریان 100آمپر بصورت دائم را می تواند اندازه گیری و کنترل نماید که برای عبور چنین جریانی ،کابل با سطح مقطع 25 میلی متر مربع (بدون روکش عایق )در گروه کاری 2 (استفاده در تابلو ) پاسخگوی نیاز می باشد ولی کابل تا سطح مقطع 120 میلی متر مربع نیز قابل استفاده می باشد
      با سپاس
