توضیحات

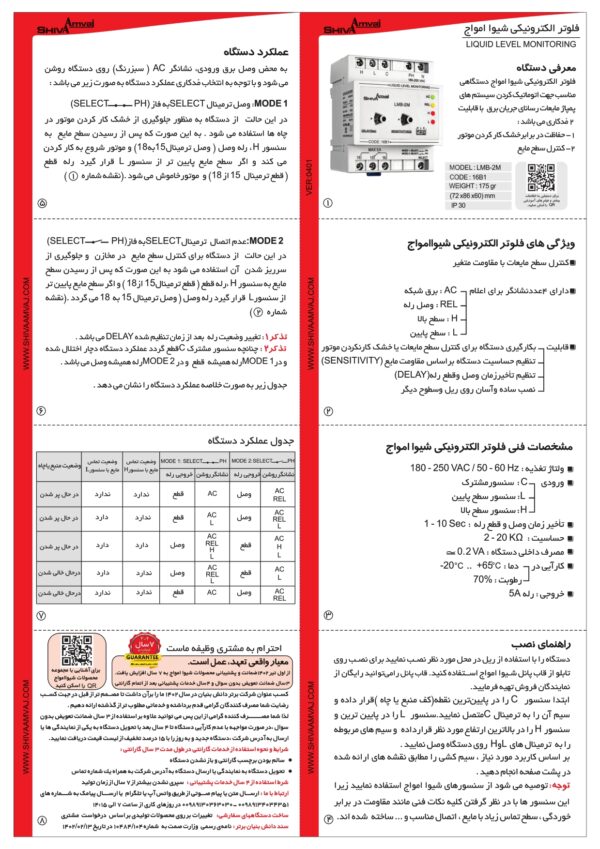

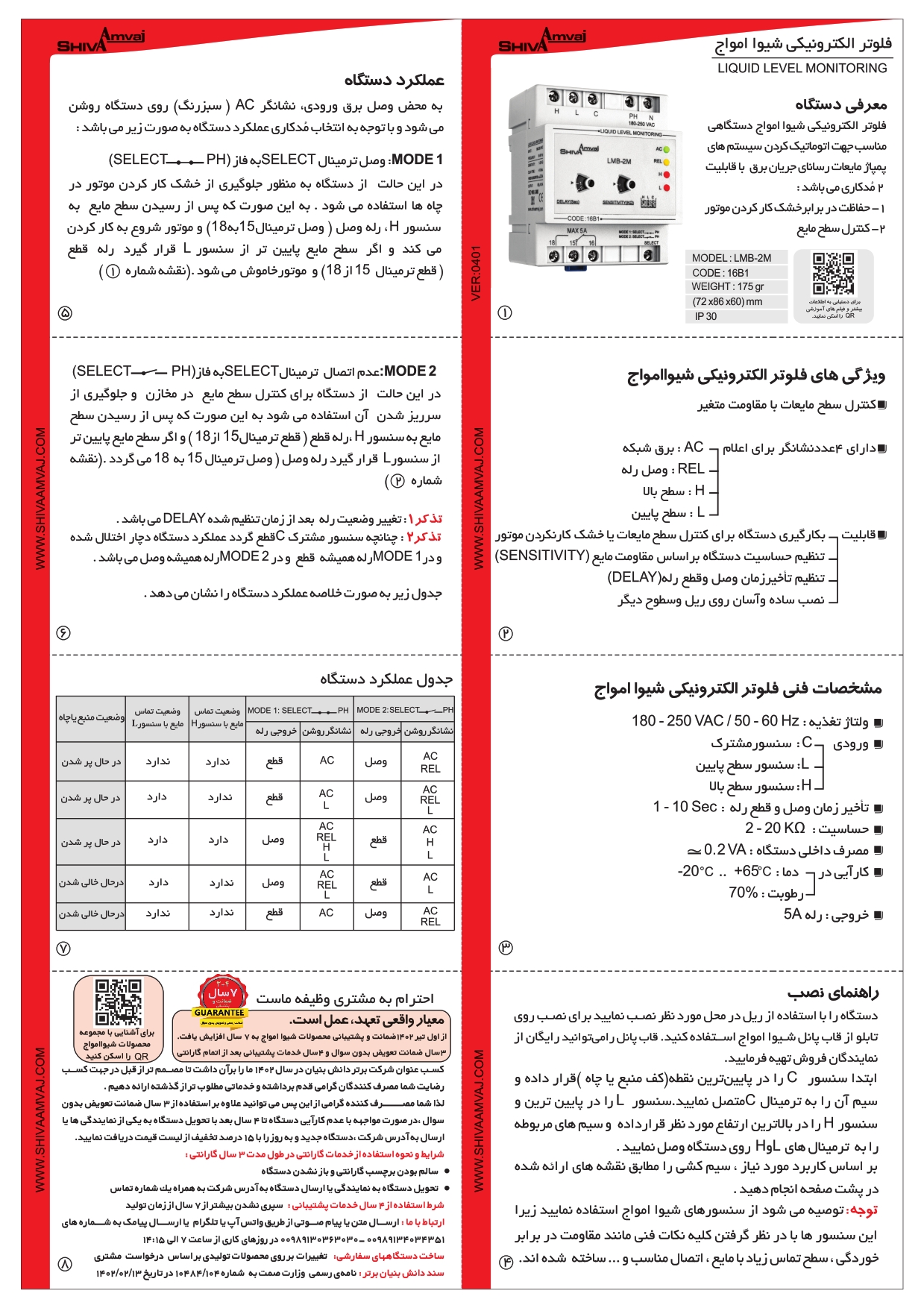

فلوتر الکترونیکی شیوا امواج
فلوتر الکترونیکی شیوا امواج دستگاهی مناسب جهت اتوماتیک کردن سیستم های پمپاژ مایعات رسانای جریان برق با قابلیت ۲ مُدکاری می باشد :
۱- حفاظت در برابرخشک کار کردن موتور
۲- کنترل سطح مایع
ویژگی های فلوتر الکترونیکی شیوا امواج
• کنترل سطح مایعات با مقاومت متغیر
• دارای ۴ عدد نشانگر برای اعلام
• AC: برق شبکه
• REL: وصل رله
• H: سطح بالا
• L: سطح پایین
• قابلیت
• بکارگیری دستگاه برای کنترل سطح مایعات یا خشک نکردن موتور
• تنظیم حساسیت دستگاه براساس مقاومت مایع(SENSITIVITY)
• تنظیم تأخیر زمان وصل و قطع رله (Delay)
• نصب ساده و آسان روی ریل و سطوح دیگر
– ۱۰ مصرف داخلی دستگاه : رلهشیوا امواج د۵A
mostafa.arab.767 –
سلام و عرض ادب
در حال حاضر برای ورودی آب به منبع آب از یک موتور با کنترل ست در بیرون و یک شناور معمولی در داخل مخزن استفاده کرده ام ولی سیستم درست عمل نمیکند و وقتی مخزن پر می شود پمپ قطع نمیکند
به نظرم با استفاده از فلوتر الکترونیکی شما می توانم کنترل پمپ ورودی را درست کنم اما چون اطلاعات کاملی از نحوه عملکرد آن ندارم نمیدانم چطور این کار را انجام دهم
لطفا راهنمایی بفرمایید که چطور این کار را انجام بدهم و اینکه آیا بجز فلوتر به چیز دیگری هم نیاز دارم یا خیر؟
در خروجی هم یک پمپ با ست کنترل مجزا قرار دارد که فشار آب داخل ساختمان را بخوبی کنترل میکند
با تشکر
شیواامواج –
درود بر شما
شما می توانید برای کنترل سطح منابع به دو صورت عمل نمائید :
1- استفاده از فلوتر مکانیکی
2- استفاده از فلوتر الکترونیکی
فلوتر مکانیکی ساختمان ساده ای دارد و شبیه به شناور کولر عمل می کند و پس از تنظیم ارتفاع مجاز آب چنانچه آب از آن محدوده کمتر شود فرمان وصل و چنانچه بیشتر گردد فرمان قطع صادر می کند . ( که البته با تغیر در سیم بندی عکس این حالت هم امکان پذیر است )
فلوتر الکترونیکی دارای 3 سنسور : مشترک ، حد پائین و حد بالا می باشد که در واقع همین فرایند را به صورت الکترونیکی انجام خواهد داد .
فلوتر الکترونیکی شیوا امواج محصول کامل تری نسبت به مکانیکی بوده و علاوه بر کنترل دقیق سطح دارای تایمر تاخیر در وصل نیز می باشد .
با سپاس
mtsm922020 –
سلام
برای کنترل سطح روغن باید از چه سنسوری استفاده کرد ، سنسور های موجود حتی با بالا بردن حساسیت فلوتر الکترونیکی ، هیچ واکنشی نشان نمیدهند ، لطفاً راهنمایی بفرمایید سنسور خاص دیگری وجود دارد که با وصل کردن به فلوتر بتوان سطح روغن هیدرولیک را در یک مخزن کنترل کرد ؟
شیواامواج –
درود بر شما
برای کنترل سطح روغن در مخازن شما می توانید از فلوتر مکانیکی مشروط بر رعایت دمای مجاز کارکرد ( 70 درجه سانتی گراد ) استفاده نمائید .
با سپاس
حمید مهدوی –
سلام و عرض ادب
برای راه اندازی پمپ 1 اسب بشقابی برند الکتروژن جهت پر کردن منبع آب آیا نیازی به کنتاکتور هست و یا اینکه این فلوتر با خروجی 5A کافی هست؟
شیواامواج –
درود بر شما
نیاز به کنتاکتور ندارد.
با سپاس
masoud.jafarzadeh –
با سلام مجدد
در گزینه خرید دو تب ۲۴ و ۱۲ ولت مشاهده میگردد
این دو گزینه چه کاربردی دارد در حالیکه ولتاژ تغذیه دستگاه ۲۲۰ ولت است و ترمینالهای خروجی نیز فارق از ولتاژ دستگاه میتواند از ۰ تا ۲۲۰ ولت acو یا dc را با حداکثر جریان ۵ امپر را از ان عبور داد
در این خصوص نیز بررسی و اعلام نظر فرمایید
با تشکر
مسعود جعفرزاده
شیواامواج –
درود بر شما
این حالت برای موارد سفارشی می باشد که مشتری نیاز دارد دستگاه را با ولتاژ مطلوب خود تهیه نماید.
با سپاس
masoud.jafarzadeh –
سلام
همکاران محترم در شرکت شیوا
ضمن تشکر از محصولات با کیفیت شما
با بررسی محصول فلوتر الکتریکی مدل
LMB-2M
بنظرم میاد داستان حفاظت در مقابل خشکی پمپ و کنترل سطح مخزن را با گزینه های اتصال فاز به ترمینال مد پیچیده کرده باشید
اگر طراحی بر اساس منطق دیجیتال باشد در همون مد کنترل سطح مخزن بجای استفاده از ترمینال های نرمال اوپن ۱۵ و ۱۸ از ترمینال نرمالی کلوز یعنی ۱۵ و ۱۶ استفاده کنیم در واقع در مد خشکی پمپ عمل کرده ایم به همین سادگی
و نیازی به تغییرمد و عملیات دیگر از قبیل اتصال فاز به مد نمیباشد
خوشحال میشم اگر بررسی و مُداقه ی نهایی به عمل و نتیجه ی غایی رو اعلام فرمایید
با تشکر
مسعود جعفرزاده
شیواامواج –
درود بر شما
ممنون از پیشنهاد شما و حتما بررسی می گردد.
با سپاس
masoud.jafarzadeh –
سلام
همکاران محترم در شرکت شیوا
ضمن تشکر از محصولات با کیفیت شما
با بررسی محصول فلوتر الکتریکی مدل
LMB-2M
بنظرم میاد داستان حفاظت در مقابل خشکی پمپ و کنترل سطح مخزن را با گزینه های اتصال فاز به ترمینال مد پیچیده کرده باشید
اگر طراحی بر اساس منطق دیجیتال باشد در همون مد کنترل سطح مخزن بجای استفاده از ترمینال های نرمال اوپن ۱۵ و ۱۸ از ترمینال نرمالی کلوز یعنی ۱۵ و ۱۶ استفاده کنیم در واقع در مد خشکی پمپ عمل کرده ایم به همین سادگی
و نیازی به تغییرمد و عملیات دیگر از قبیل اتصال فاز به مد نمیباشد
خوشحال میشم اگر بررسی و مُداقه ی نهایی به عمل و بعد نتیجه ی غایی رو اعلام فرمایید
با تشکر
مسعود جعفرزاده
شیواامواج –
درود بر شما
ممنون از پیشنهاد شما و حتما بررسی می گردد.
با سپاس
omidclonergame –
سلام
در فاصله 150 متر کنتاکتور چند آمپر ببندیم؟
سطح مقطع سیم چقدر میشه؟
برای یک مخزن فلزی، چند سنسور ببندیم؟
شیواامواج –
درود بر شما
2 عدد سنسور کافی است و از کابل 3*1 استفاده نمایید.
باسپاس
omidclonergame –
سلام.
فاصله پمپ ما با تانکر حدود 150 متره. چه کابلی استفاده بشه؟
تانکر فلزی هست. چند سنسور لازمه؟
شیواامواج –
درود بر شما
2 عدد سنسور کافی است و از کابل 3*1 استفاده نمایید.
باسپاس
ma234ma (خریدار محصول) –
سلام من ازسال 97تاکنون ازاین فلوتر درمنبع آب خانگی جهت جلوگیری از خشک کارکردن پمپ آب استفاده کرده ام وکارکردش عالی بودتا اینکه بدلیل شکستگی لوله آب روی دستگاه آب ریخت وسوخت که درخواست مجدد خرید دادم حال سوال من اینست آیا فلوتر سوخته شده قابل تعمیر است وارزش تعمیررا داردضمنا آیا می توان کاری کرد که ضد آب شود متشکرم متین
شیواامواج –
درود بر شما
درارتباط با تعمیرات باید عرض کنم که در حال حاضر شرکت برنامه ای برای تعمیرات محصولات ندارد
اما در ارتباط با آی پی دستگاه و ضد آب کردن آن شما می توانید در بازار تابلو یwater proof تهیه نمائید و دستگاه را درون آن کار نمایید .
با سپاس
kavegilani –
با درود و خسته نباشید. آیا می‌توان خروجی این سنسور را به شیر برقی آب ورودی داد؟ در آن صورت شیر برقی باید no باشد؟
شیواامواج –
درود بر شما
بله فقط جریان زیر 10 آمپر.
با سپاس
مسعود امیری –
سلام وقت بخیر
طول سیم بین سنسورها و فلوتر حداکثر چقد میتونه باشه؟
شیواامواج –
درود بر شما
طول مجاز سیم سنسور به مقطع سیم نیز مربوط می گردد .
در صورتی که از سیم ۱.۵ استفاده نمائید می توانید تا طول ۱۰ الی ۱۵ متر افزایش طول دهید و طبیعتا با افزایش مقطع می توانید طول را بیشتر نمائید
باسپاس
mohanaei –
سنسور همراه دستگاه هست یا باید جداگانه خریداری شود؟
شیواامواج –
درود بر شما
باید جداگانه خرید نمایید.
با سپاس
am.maher –
با سلام. برای این که برای دو سطح L و H مخزن دو رله مجزا از سوئیچ داشته باشیم، راهی هست؟ باید از دو فلوتر استفاده کرد؟
ممنون
شیواامواج –
درود بر شما
به چه منظور و با چه هدفی ؟ لطفا” بیشتر توضیح دهید .
باسپاس
miniclip.2017 (خریدار محصول) –
سلام در مورد پتانسیومتر حساسیت مایع بیشتر توضیح دهید
شیواامواج –
سلام و وقت بخیر
پتاسیومتر حساسیت در محصول فلوتر الکترونیکی وظیفه تنظیم حساسیت سنسور های دستگاه در آب های با سختی متفاوت را دارد .
به این صورت که چنانچه آب دارای سختی بیشتری باشد شما می توانید میزان حساسیت را توسط این پت بیشتر نمائید و شاهد ارتباط دقیق تر و سریع تری در محصول باشید .
با سپاس
ali.asady1392 –
با سلام . من یک عدد فلوتر الکترونیکی یک ماه پیش خریدم و نصب کردم اولش خوب کار می کرد ولی الان چند روزه از کار افتاده . سیم کشی تغییری نکرده چیزی هم دست نخورده ناگهانی این اتفاق افتاده . میخواستم ببینم ینی این دستگاه اینقدر ضعیفه که فقط برای یک ماه کار می کنه
شیواامواج –
درود بر شما
لطف بفرمایید مشکل را مطرح نمایید تا بررسی و رفع مشکل گردد.
با سپاس
meghdad.razaghi –
سلام وقت بخیر از اصطلاحات فنی شما سر در نمیارم من یک تانکر ۲۰۰۰ لیتری دارم یه کنترلر سطح میخوام که وقتی آب تانکر تموم شد برای آبیاری قطره ای پمپ رو قطع کنه تا خشک کار نکنه، ممنون میشم راهنماییم کنید پمپ هم پنتاکس یک اسب مدل cn100/01 میباشد
شیواامواج –
درود بر شما
باید فلوتر الکترونیکی با سه سنسور استفاده نمایید.
با سپاس
احسان –
سلام قبلا سوالی با نام احسان در مورد استفاده همزمان سه سنسور در یک مخزن مطرح کرده بودم که جواب داده نشده در صورت امکان بررسی کنید . با تشکر
شیواامواج –
سلام وقت بخیر
بله قربان می توان از یک تکه فلز به عنوان سنسور استفاده کرد
حسن –
سلام وقت بخیر
آیا از این فلوتر می شود برای یک مخزن با مقیاس آزمایشگاهی با ابعاد ۲۰*۳۰*۴۰ سانتی متر استفاده کرد؟؟
شیواامواج –
سلام وقت بخیر
بله قربان می شود
مایع باید حتما رسانا باشد
آرام بایزیدی –
با سلام.
اینجانب برقکار اداره آب روستایی بوده و برای جلوگیری از خشک کار کردن شناورها، در همه تابلورق‌های راه‌اندازی از فلوتر الکترونیکی استفاده شده است. منتها در یک ماه گذشته ۷ مورد معیوبی فلوتر الکترونیکی شیوا امواج داشتیم. آخرین مورد تاریخ شروع گارانتی محصول سال ۱۳۹۶ بود، فلوتر قبلی را که معیوب بود تعویض کردیم ولی بعد یک هفته، فلوتر جایگزین شده نو، خودش دچار عیب شد.
خواستم دلیل این موضوع رو بپرسم.
شیواامواج –
سلام وقت بخیر
نصب فلوتر در چه ارتفایی است.
درصورت امکان شماره تماس خود را برای ما ارسال نمایید تا این موضوع دقیق تر بررسی گردد
با تشکر و آرزوی موفقیت
حسین شلتوکی –
آیا این امکان وجود دارد که دو سنسور بر روی لوله خروجی پمپ نصب کرد h و c جهت جلوگیری از خشک کار کردن به دلیل عمق چاه امکان نصب سنسور در چاه وجود ندارد لطفا راهنمایی کنید
شیواامواج –
سلام وقت بخیر
مشترک رو میتونین به لوله (اگر از جنس فلز باشد ) متصل کنین و سنسور رو در سطح مورد نظر نصب نمایید,البته با تاکید این نکته که سنسورها دارای روکش عایق باشند و از اتصال بین سنسور و لوله جلوگیری شود.
سعید جلالیان حیدری –
سلام
ایا کنترل سطح الکتریکی قابلیت این را هم داره که
علاوه بر روشن و خاموش کردن پمپ در دوحالت HوL
سیستم الارم را هم در دوحالت HHوLL به ما بده

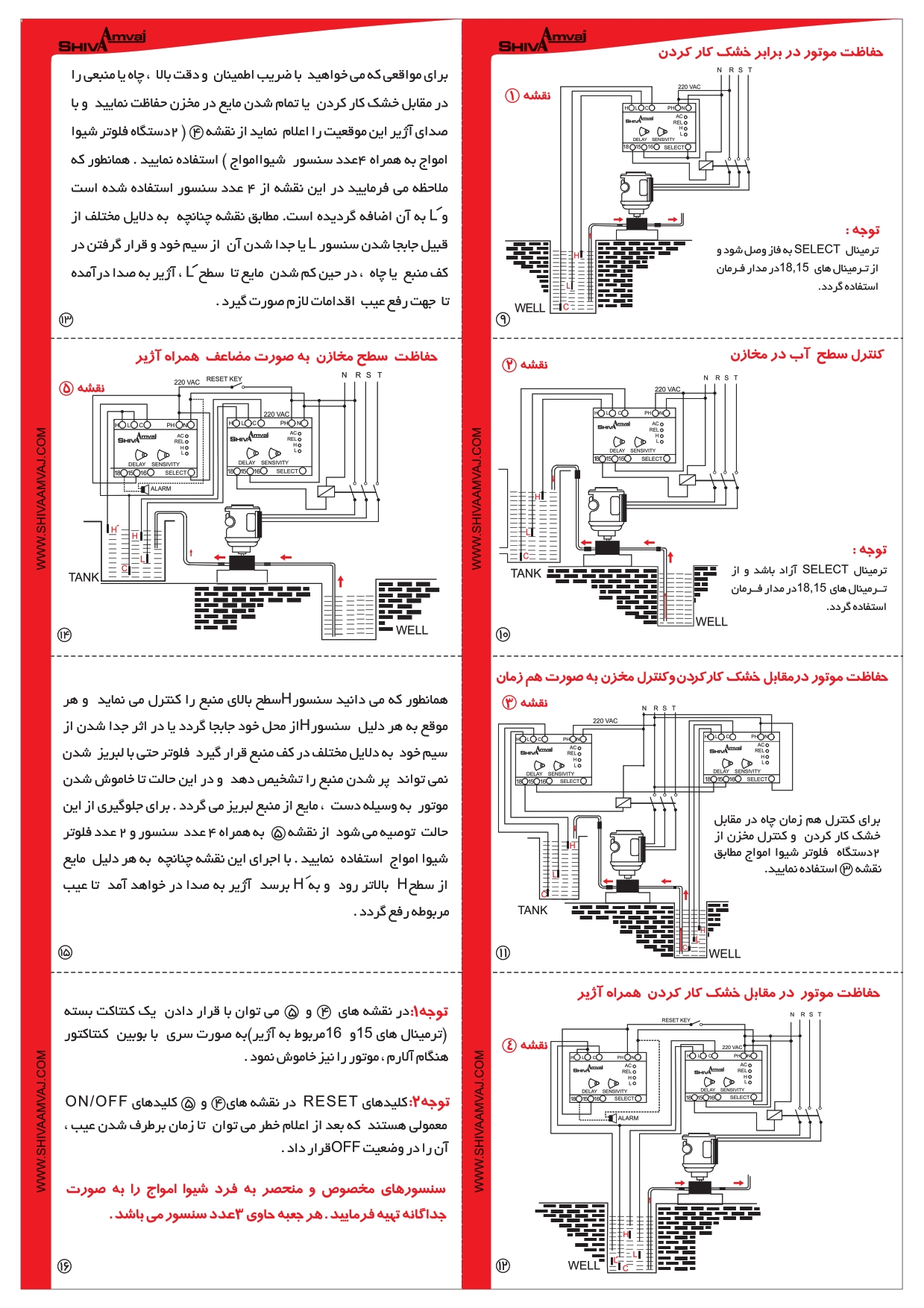

یعنی تلفیق نقشه ۴ و ۵
جهت جلوگیری از سرریز حوضچه و خشک کار کردن پمپ
شیواامواج –
سلام وقت بخیر
از ۲عدد فلوتر استفاده نمایید
ساسان –
با سلام
سنسور های این دستگاه در درون آب از چه ولتاژی استفاده می کنند؟(چند ولت)
shivaamvaj –
سلام وقت بخیر
در آب از جریان میلی ولت استفاده می کند
جواد مومنی –
سلام
ایا کنترل سطح الکتریکی قابلیت این را هم داره که
علاوه بر روشن و خاموش کردن پمپ در دوحالت HوL
سیستم الارم را هم در دوحالت HHوLL به ما بده
یعنی تلفیق نقشه ۴ و ۵
جهت جلوگیری از سرریز حوضچه و خشک کار کردن پمپ
shivaamvaj –
سلام وقت بخیر
قربان برای راهنمایی بهتر لطفا شماره تماس خود را برای ما در قسمت تماس با ما ارسال نمایید یا با شماره تلفن های شرکت بابت راهنمایی تماس حاصل فرمایید
با تشکر و آرزوی موفقیت
