کنترل بار دیجیتال شیوا امواج
دستگاه کنترل بار دیجیتال با بهره گیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات ناشی از عدم تقارن جریان وافزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیازبه CTو در دو مدل (۱-۶۰A)و(۰٫۵-۱۵A)طراحی و ساخته شده است.
ویژگی های کنترل بار دیجیتال شیوا امواج
• حفاظت دستگاه های سه فاز با استفاده از سیستم میکروپروسسوری
• کنترل جریان بر اساس منحنی
• اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل حداکثر ۲۵mm²
• نمایش جریان ، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابرافزایش ، کاهش و عدم تقارن جریانها
• ۸ عدد نشانگر برای اعلام
• OL: افزایش جریان ( 0.5-15A),(1-60A)
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها (7-100%)
• ON: تأخیر در وصل یا تأخیر برای Reset (0-240Sec)
• OFF: تأخیر در قطع برای خطای OL و A%(0-10Sec)
(u)OFF: تأخیر در قطع برای خطای UL (5-10Sec)
• Normal: وضعیت رله
• Delay Start: زمان استارت اولیه ²(0-120Sec)
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)
1. در صورت تنظیم عدد صفر برای UL ، کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، افزایش جریان(جهت راه اندازی اولیه موتور) در نظر گرفته نمی شود.
ayyoob –
با سلام
از این تجهیز برای محافظت از تابلوی آسانسور آپارتمان که درایو ۷.۵ کیلووات و موتور ۵.۵ کیلووات دارد و دارای برق سه فاز است، در مقابل نوسانات و قطع و وصل های ناگهانی برق شهری میتوان استفاده کرد؟
شیواامواج –
درود بر شما
محصول کنترل بار وظیفه ی حفاظت از مصرف کننده در برابر کاهش و یا افزایش جریان را دارد و برای حفاظت در برابر نوسانات لحظه ای ولتاژ باید از کنترل فاز و یا محافظ های صنعتی استفاده شود .
برای حفاظت چنین مصرف کننده هایی که عموما جریان نا متقارن دارند باید از یک کنترل فاز به صورت کلی و برای هر فاز از یک کنترل بار مجزا جهت کنترل جریان استفاده گردد .
با سپاس
mehrdad.arefzadeh –
با سلام . سیم کشی موتور تک فاز به چه صورت میباشد.
شیواامواج –
درود بر شما

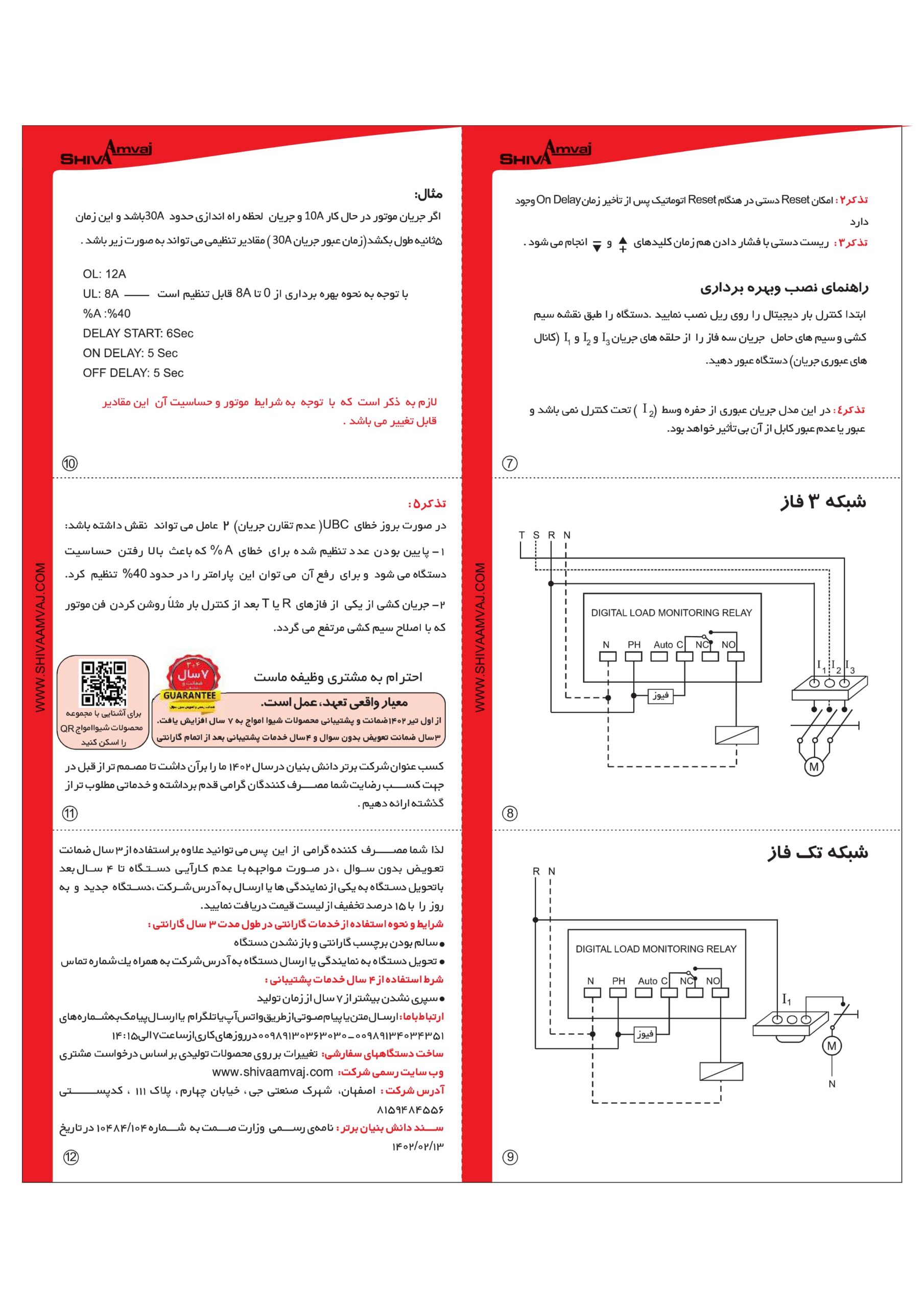

نقشه سیم بندی در صفحه دوم بروشور ترسیم شده است و می توانید آن را مشاهده نمایید.
با سپاس
وحیداسدی –
سلام
4تاکنترل بار دارم صفحه دیجیتالش همه سالمن و هیج خطایی نمیزنه چراغ نرمالشم روشنه ولی کلیدوکه میزنم کار نمیکنه ایا فیوز یا خازن امکانش هست که سوخته باشه .تولید 1401هست ایا شامل گارانتی میشه
شیواامواج –
درود بر شما
لطفاً در ارتباط با نحوه ی سیم کشی بیشتر توضیح دهید و بفرمایید برای فرمان از کدوم ترمینال ها استفاده کرده اید.
با سپاس
وحیداسدی –
سلام ودرود
4تاکنترل بار دارم صفحه دیجیتالش همه سالمن و هیج خطایی نمیزنه چراغ نرمالشم روشنه ولی کلیدوکه میزنم کار نمیکنه ایا فیوز یا خازن امکانش هست که سوخته باشه .تولید 1401هست ایا شامل گارانتی میشه
شیواامواج –
درود بر شما
لطفاً در ارتباط با نحوه ی سیم کشی بیشتر توضیح دهید و بفرمایید برای فرمان از کدوم ترمینال ها استفاده کرده اید.
با سپاس
mohammadpasandeh1234 –
سلام وقت شما بخیر،برای یک موتوری میخوام کنترل بار استفاده کنم،ولی این موتور هر دو دقیقه قطع و وصل میشه،حالا به نظر شما تغذیه کنترل بار هم هر دو دقیقه قطع و وصل بشه بهتره یا اینکه تغذیه کنترل بار دائم وصل باشه و خاموشی نداشته باشه؟
شیواامواج –
درود بر شما
بهتر است تغذیه کنترل بار ثابت باشد.
با سپاس
hhb304 –
سلام. میشه کلید رو جوری تنظیم کرد یا اصلا یه کلید طراحی کرد که وقتی فالت میده مقدار آمپر رو به صورت دیجیتال یا آنالوگ به یک دستگاه فرستنده بفرسته . مثلا اگه آمپر بالا رفت و کلید مدار رو قطع کرد یه سیگنال به یک فرستنده sms بفرسته که اون فرستنده کاربر رو از فالت آگاه کنه . به نظرم از همون چراغ روی دستگاه میشه یه خروجی آنالوگ گرفت . اگه میشه لطف کنین بگید . ممنون
شیواامواج –
درود بر شما
ممنون از پیشنهاد شما و حتما بررسی می گردد.
با سپاس
hhb304 –
سلام. لطف کنین تنظیمات رو برای یک کفکش در حالت زیر بار حد اکثر آمپر ۴ و بی باری ۲.۵ آمپر تک فاز بگید .ممنون
شیواامواج –
درود بر شما
Ol. 5
Ul. 2.7
A. 30
On. 5
Off. 5
Delay start 15
باسپاس
کاربر مبتدی –
با سلام و عرض ادب
کنترل بار 60 آمپر دیجیتال رو روی پمپ آب دو اسب نصب کرده ام (تک فاز)
جریان: 20 ، کاهش جریان: 3 ، عدم تقارن جریان: 100% ، تاخیر در وصل: 10 ثانیه ، تاخیر در قطع برای (جریان و عدم تقارن جریان): 10 ثانیه ، تاخیر در قطع برای کاهش جریان: 5 ثانیه، زمان استارت اولیه: 120 ثانیه
با این حال که عدم تقارن جریان روی 100% تنظیم کرده ام و زمان قطع کردن آن هم روی حد اکثر ولی بعد از به پایان رسیدن زمان استارت اولیه با خطا عدم تقارن جریان مواجه میشم و بعد از 10 ثانیه شمارش معکوس مربوطه دستگاه به ری استارت دوباره نیاز داره
بنده به برقکار ماهر دسترسی ندارم
خواهشا کمک کنید
ممنون
شیواامواج –
درود بر شما
سیم جریان فاز تک فاز را باید از 2 حفره 1و2 رد نمایید تا خطا نگیرد.
با سپاس
nima_j90 –
سلام ، چند تا سوال داشتم ممنون میشم راهنمایی بفرمایید.
تا جایی که اطلاع دارم قرار بود کنترل بار 3 CT تولید بشه
1- کی وارد بازار میشه؟ احتیاج دارم و از برندهای دیگر موجود در بازار نمی خوام استفاده بکنم.
2- امکان این هست که در تولیدات جدید کنترل بار ، ظرفیت آمپر به 0 تا 80 یا 0 تا 100 آمپر افزایش بدهید؟
3- بعضی از موتورها دو سرعته هستن و اگر بخواهیم کنترل بار نصب کنیم باید برای سرعت آهسته و سرعت تند دو عدد کنترل بار مجزا نصب کنیم
آیا امکان این هست که کنترل باری تولید بشه که اضافه بار را در دو سرعت تشخیص بده؟
در تابلو فرمان های شرکت آرمان فراز که تولید کننده سیستمهای کنترلی هست برای موتورهای دو سرعته کنترل باری طراحی شده که قابلیت تشخیص اضافه بار در دو سرعت آهسته و تند را بصورت هم زمان دارد، نوع تابلو فرمان
AFP-EC16 هست کاتالوگ این تابلو فرمان که مشخصات کنترل بار در آن ذکر شده است در اینترنت موجود هست.
تشکر.
شیواامواج –
درود بر شما
1.به زودی وارد بازار می گردد .
2.حداکثر تا 60آمپر می باشد .
3.پیشنهاد شما مطرح می گردد و در صورت تصویب طراحی می گردد .
با سپاس
شیواامواج –
درود بر شما
لطف بفرمایید بابت پیشنهاد ارسالی تان ، مشخصات خود را از قسمت تماس با ما و یا به آدرس ایمیل شرکت info@shivaamvaj.com ارسال نمایید تا خدمتتان تماس گرفته شود.
با سپاس
esfa_26192 –
با سلام
در کاتالوگ رله کنترل بار ذکر شده حفره وسط جریان آن کنترل نمیشود.حال پیش آمد در سیستم سه فاز این قیمت دچار مشکل گردید.
خود این کار دچار اشکال است.چرا برای حفره وسط CT نمی گذارید؟
شیواامواج –
درود بر شما
محصول کنترل بار برای حفاظت از الکترو موتور طراحی شده است و در صورتی که پارامتر های آن به درستی تنظیم شده باشد حتی اگر فاز وسط دچار مشکل گردد به دلیل اینکه به گونه ای تاثیر خود را بر روی دو فاز دیگر خواهد گذاشت و باعث تغییر در جریان آنها می گردد خطا شناسایی و محصول اقدام به قطع رله فرمان می گردد .
به هر حال ممنون از تذکر شما
محصول کنترل بار 3ct در دست تولید است و در آینده به تولید انبوه خواهد رسید .
shirazzoom –
سلام وقت بخیر
نصب کنترل بار دیجیتال شیوا در تابلو الکترموتور 160 کیلووات. انجام شده
راه اندازی استارت این الکترموتور ظرف 15 ثانیه از آمپر 1000 شروع تا آمپر 350 نامی میرسدوشروع به کار میکند رنج کنترل بار روی 1000 آمپر تنظیم میباشد
سوال آیا این کنترل بار دیجیتال قابلیت این را دارد که اگر آمپر الکترموتور به دلایلی از 1000 بالاتر رفت ظرف 5الی3 ثانیه الکترموتور را خاموش کند اگر چنین قابلیتی ندارد
چه راه دیگری را پیشنهاد میکنید
شیواامواج –
درود بر شما
بله
اگر از رله ی کنترل آمپر سه فاز برای کنترل موتور خود استفاده می کنید آخرین رنج قابل سنجش و کنترل دستگاه ۱۰۰۰ آمپر است و شما می توانید با تنظیم max بر روی عدد ۱۰۰۰ این موتور را از افزایش بیش از ۱۰۰۰ حفاظت نمائید .
البته بهتر است جریان max را مثلا روی ۴۰۰ تنظیم نمائید و پارامتر delay start را کمی بالا ببرید و مثلا” روی ۲۰ تنظیم نمایید اینگونه دستگاه در ۲۰ ثانیه اول راه اندازی هیچ گونه کنترلی بر موتور نداشته و پس از گذر از جریان اولیه کنترل را آغاز خواهد کرد .
برای کنترل جریان بیش از محدوده ذکر شده در حال حاضر محصولی در تولیدات این شرکت وجود ندارد.
با سپاس
majiddamarchilo63 –
با سلام خدمت شما من یک ساعت فرمان دو رله ای خریدم خروجی های رله رو به کنتاکتور زدم حالا من یک کنترول بار هم از این مدل اضافه بخواهم کنم باید بعد کنتاکتور یعنی قسمت خروجی که مصرف کننده وصل میشه نصب کنم یا قبل از کنتاکتور ما بین رله و کنتاکتور باتشکر
شیواامواج –
درود بر شما
کنترل بار معمولا بعد از کنتاکتور قرار می گیرد .
با سپاس
hamidkarvani –
با سلام
برای استفاده ار کنترل بار دیجیتال در حالت تکفاز ، جهت رفع خطای عدم تقارن جریان باید سیم فاز را از حفره CT1 اول رد کنیم و از حفره CT3 سوم خارج نماییم با اینکار اختلاف جریان رفت و برگشت فاز i1 =i2 همیشه ثابت می باشد و حفاظت عدم تقارن جریان مصرف کننده که میتواند به علت انبالانس شدن ولتاژ فازهادر حالت سه فاز و در مواقع جریان نشتی فاز تجهیز به زمین و کابل تغذیه به زمین ایجاد شود توسط کنترل بار دیجیتال به علت اینکه هر دو CT1,3 همواره جریان فاز و خطا را بدون اختلاف اندازه گیری میکنند حفاظت نخواهد کرد سوال ؟ آیا عبوردادن سیم نول از حفره CT 3 و سیم فاز از CT1 میتواند A%: عدم تقارن جریان ها (7-100%) را در حالت تکفاز حفاظت کند با تشکر
شیواامواج –
درود بر شما
برای تک فاز فقط جریان یک فاز کنترل میشود.
با سپاس
پدرام –
سلام، با توجه به جریان ذکر شده (60آمپر)، حداکثر جریان نامی موتور و حداکثر جریان راه اندازی موتور قابل قبول برای دستگاه چقدر هست؟
شیواامواج –
درود بر شما
برای راه اندازی موتور پارامتر Delaystart در نظر گرفته شده که در مدت زمان تنظیم شده برای این پارامتر دستگاه اجازه راه اندازی به موتور را خواهد داد.
با سپاس
mseyfzadeh –
با سلام
اگر تعداد بالا بخوام از کجا باید تهیه کنم و چند درصد تخفیف داره؟
ممنون
شیواامواج –
درود بر شما
با شماره03135723444 در تماس باشید.
با سپاس
reza.abedi –
سلام من از کنترل بار 60 امپر شیوا امواج دارم . خواستم بدونم میتونم ب صورت سه تا تک فاز ازش استفاده کنم ؟ با نول مشترک . من اینکارو کردم ولی قطع میکنه با خطای عدم تقارن مگه هر فازش 60 امپر نیست؟
رو همه مدل تنظیمش کردم فایده نداشت%A
من سه تا 45 امپر میخوام مصرف کنم در مجموع 135 امپر
چیکار باید بکنم ؟
شیواامواج –
درود بر شما
برای تک فاز، سیم فاز را از حفره اول رد کنید و از حفره سوم خارج نمایید و دیگرخطا هم نمی گیرد.
با سپاس
reza.abedi –
سلام یکی خریدم از این کنترل بار 60 امپر. سوال واجب این ک هر فاز 60 امپر هست ؟یعنی میتونم سه تا تک فاز هرفاز 60 امپر بگیرم ازش؟ نول هم ک مشترک.ممنون میشم پاسخ بدید
شیواامواج –
درود بر شما
این کار به دلایل مختلف امکانپذیر نمیباشد،هر کنترل بار برای یک دستگاه قابل استفاده است و علاوه بر خطای عدم تقارن ،یکی از فازها هم تحت کنترل نخواهد بود.
با سپاس
amir.h –
با سلام و احترام؛
ایا عملکردهای محصول مطابق با کدهای 37، 46، 50 و 51 ANSI می باشد؟
با تشکر.
شیواامواج –
درود بر شما
کلیه محصولات شیوا امواج دارای گواهی نامه استاندارد اروپا هستند اما مطابق با استاندارد های ملی امریکا نیستند .
با سپاس
amir.h –
با سلام و خسته نباشید؛
آیا این محصول برای کنترل جریان بی باری پمپ های کف کش و قطع پمپ در زمان بی باری مناسب می باشد؟ لطفا دقت و خطای محصول را اعلام فرمایید.
با تشکر.
شیواامواج –
درود بر شما
بله.شما می توانید جریان را در این دستگاه به گونه ای تنظیم کنید که چنانچه از حد تنظیمی پایین تر آمد خروجی قطع شود.
مدل 60-1 با دقت 1A و مدل 15-0.5 با دقت 0.1A.
باسپاس
mehrdadjamshidi987 –
سلام بخشید این دستگاه برای کلید زنی زیاد مثل جرثقیل هم میشه مورد استفاده قرار داد اگر میشه بیشتر برای جرثقیل کدوم پارامترش مهم تره ممنون میشم راهنمایی کنید
شیواامواج –
درود بر شما
کنترل بار ۶۰ آمپر برای حفاظت موتور های زیر شصت آمپر مورد استفاده قرار می گیرد .
برای حفاظت موتور های بالای ۶۰ آمپر رله کنترل امپر سه فاز مناسب تر است.
با سپاس
مسعود نشاط –
سلام؛ نحوه سیم بندی کنترل بار برای محافظت از اضافه بار برای پمپ های تکفاز را لطفاٌ در کاتالوگ قید کنید.
نیما –
درود
این محصول قابلیت استفاده بعنوان رله کنترل بار تکفاز برای استفاده برای موتور کولر ابی رو داره ؟
جای رله کنترل بار تک فاز برای موتور کولرابی در محصولات خالیست (از نظر قیمت مطمئنا قیمت کمتری نسبت به سه فاز داره)
ممنون
شیواامواج –
سلام وقت بخیر
محصول کنترل بار را میتوان تک فاز بکار برد. برای این کار باید سیم فاز را از حفره اول عبور داد و از حفره سوم برگرداند سپس به موتور برد
ماشاالله ایرانمنش –
رله های بسیار نا مرغوبی در این ها مصرف شده درپانصد تایی که مصرف کردم نزدیک به ۳۰ عدد خرابی وقطعی داشت که بسیار زیاد است .تابلو هایی که میسازیم به تمام ایران ارسال میشود وهمه از نامرغوبی این قطعات شاکی هستند امید است مورد رسیدگی قرار گیرد چون تعویض ان در فواصل دور هزینه زیادی برایمان دارد ومیبایست به برند دیگری روی بیاوریم .ما فریب سه سال گارانتی ان را خوردیم .
ShivaAmvaj –
سلام وقت بخیر
رله هایی که هم اکنون در این دستگاه استفاده می شود ، از کارخانه NHG است که یکی از بهترین برند های رله است،البته اگر موضوع مربوط به محصولات تولید شده در یک سال ونیم اخیر باشد.ضمن آنکه تمام محصولات تولیدی به صورت کامل چک شده و سپس بسته بندی می گردند.
یک حالت دیگر که امکان دارد رخ دهد و ما در دستگاه های مرجوعی هم زیاد مشاهده می کنیم این است که در اثر اتصال کوتاه در خروجی ،مدار رله یا خود رله آسیب می بیند که در این وضیعت هیچ نوع رله ای نمی تواند مقاومت کند،
برای جلوگیری از این مشکل بهتر است در خروجی دستگاه یک فیوز شیشه ای ۲A قرار دهید، اگر این مورد رعایت شده است و باز هم این تعداد خرابی داشته اید لطفا با شرکت تماس بگیرید تا بتوانیم با برسی دقیق تر موضوع مشکل را حل نماییم.
