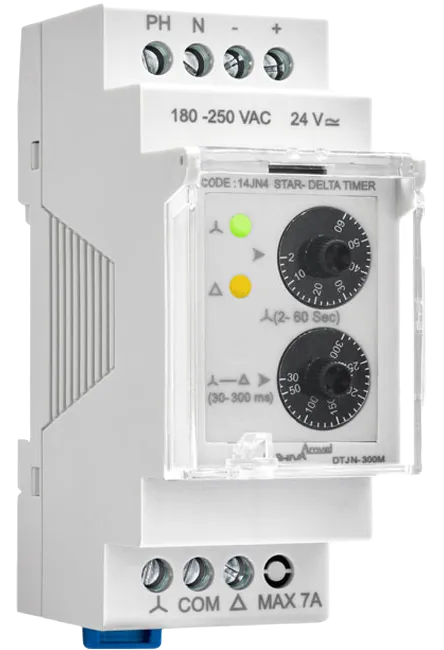

تایمر ستاره مثلث شیوا امواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.
قیمت : 14,330,000 ریال
کد:
14JN4
وزن:
100 gr
ابعاد:
36*90*65 mm
IP:
30
ولتاژ تغذیه:
180-250VAC /50-60 HZ
زمان وصل رله ستاره:
2-60 Sec
زمان بین قطع رله ستاره و وصل رله مثلث:
30-300 ms
خروجی:
دو عدد رله 7A
ویژگی تایمر ستاره مثلث شیوا امواج
تغذیه دستگاه AC وDC
قابلیت تنظیم وصل رله ستاره
قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
داراری دو عدد نشانگر
:وصل رله ستاره
:وصل رله مثلث
دارای دو رله مجزا
طرز کار دستگاه
با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و
LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به
)
زمان وصل رله ستاره با پیچ تنظیم قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ
→
در محدوده 300-30 میلی ثانیه می باشد،
LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به
)
زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
