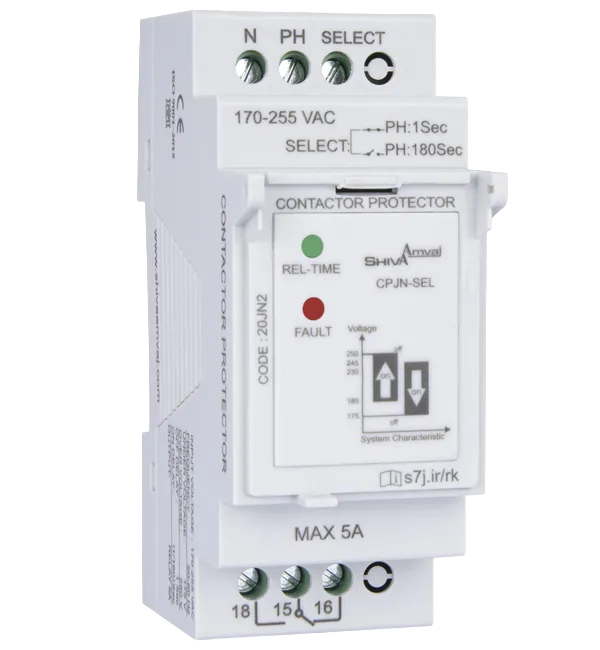

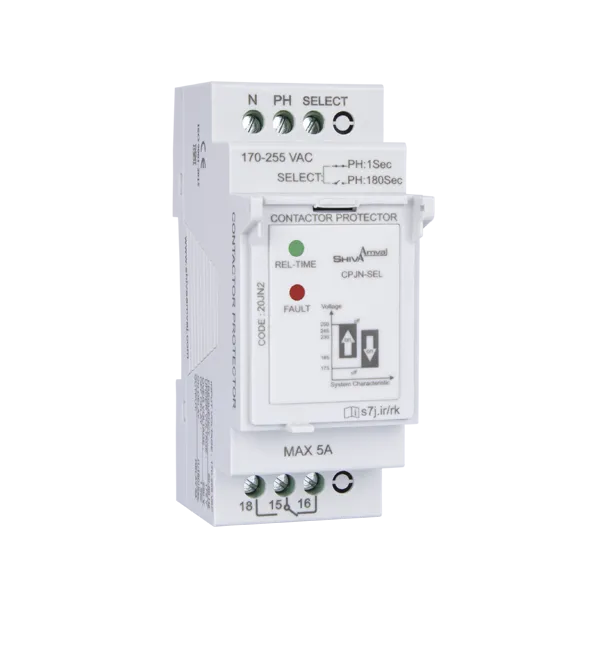

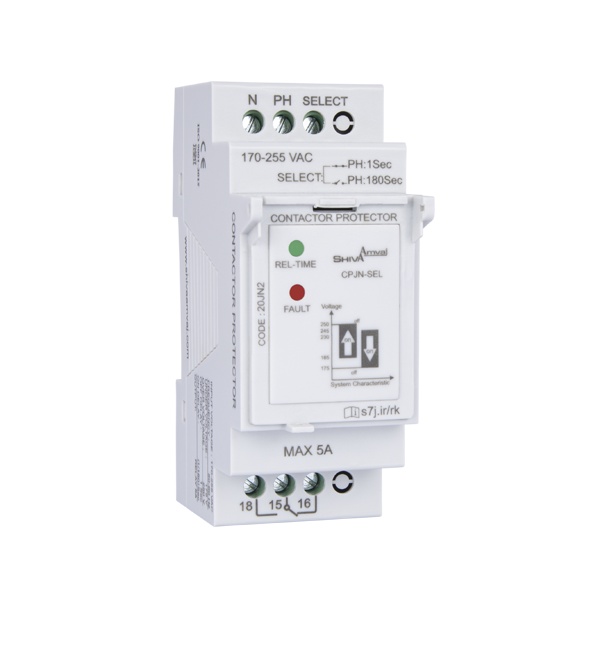

محافظ کنتاکتور شیواامواج

محافظ کنتاکتور سلکتی شیواامواج دستگاهی مناسب برای حفاظت کنتاکتورهایی با بویین ۲۲۰V در برابر افزایش و کاهش ولتاژ و دوفاز شدن می باشد.

ویژگی های محافظ کنتاکتور شیواامواج

• حفاظت کلیه دستگاههای تک فاز و وسایل خانگی برق با بکارگیری کنتاکتور مناسب

• ۲ عدد نشانگر برای اعلام

  • REL/TIME:

    • زمان گیری چشمک زن

    • وصل رله(دائم روشن)

  • FAULT: افزایش یا کاهش ولتاژ




عمکلرد دستگاه

با وصل ترمینالSELECT به فاز تاخیر زمان وصل رله 1 ثانیه و در صورت آزاد بودن ترمینالSELECT تاخیر زمان وصل رله 180ثانیه می باشد.

با وصل برق دستگاه، نشانگر سبز رنگ(REL/TIME)به مدت تاخیر زمان وصل چشمک زن شده،سپس به طور دائم روشن و رله وصل می شود.

در صورت افزایش یا کاهش ولتاژ یا دو قاز شدن شبکه برق، دستگاه فرمان قطع داده و بعد از تاخیر 1 ثانیه رله قطع و نشانگر قرمز (FAULT) روشن می شود  و تا نرمال شدن ولتاژ شبکه در این حالت باقی خواهد ماند.
