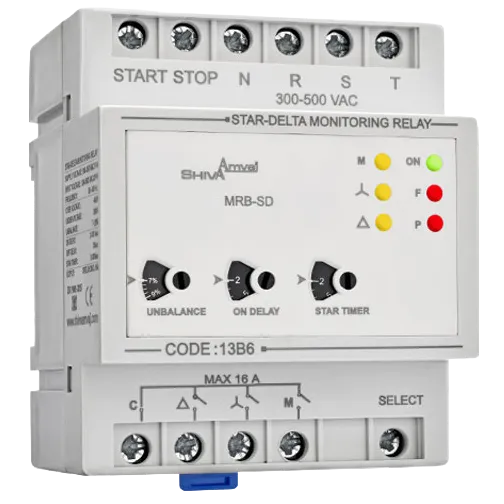

کنترل فاز ستاره مثلث

ویژگی های کنترل فاز ستاره  مثلث شیواامواج

• حفاظت در برابر

  •   افزایش و کاهش ولتاژ

  • عدم توالی و عدم تقارن فازها

  • قطع هر کدام از فازها

• ۶ عدد نشانگر برای اعلام

  • ON:

    • چشمک زن آرام:قطع برق STOP

    • چشمک زن سریع: تأخیر در وصل

    • دائم روشن: دستگاه آماده استارت

• F:

  • چشمک زن آرام: افزایش ولتاژ

  • چشمک زن سریع: عدم تقارن فازها

  • دائم روشن: کاهش ولتاژ

• P:

  • چشمک زن: قطع فاز

  • دائم روشن: عدم توالی فاز

  • M: وصل رله M

  • : وصل رله


  • : وصل رله


• ۳ پیچ تنظیم

  • Unbalance: تنظیم عدم تقارن (7-25%)

  • On Delay: تأخیر در وصل (2-30Sec)

  • Star Timer: زمان وصل رله ستاره (2-30Sec)

• قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم

• عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو
