رله کنترل آمپر سه فاز

16,420,000

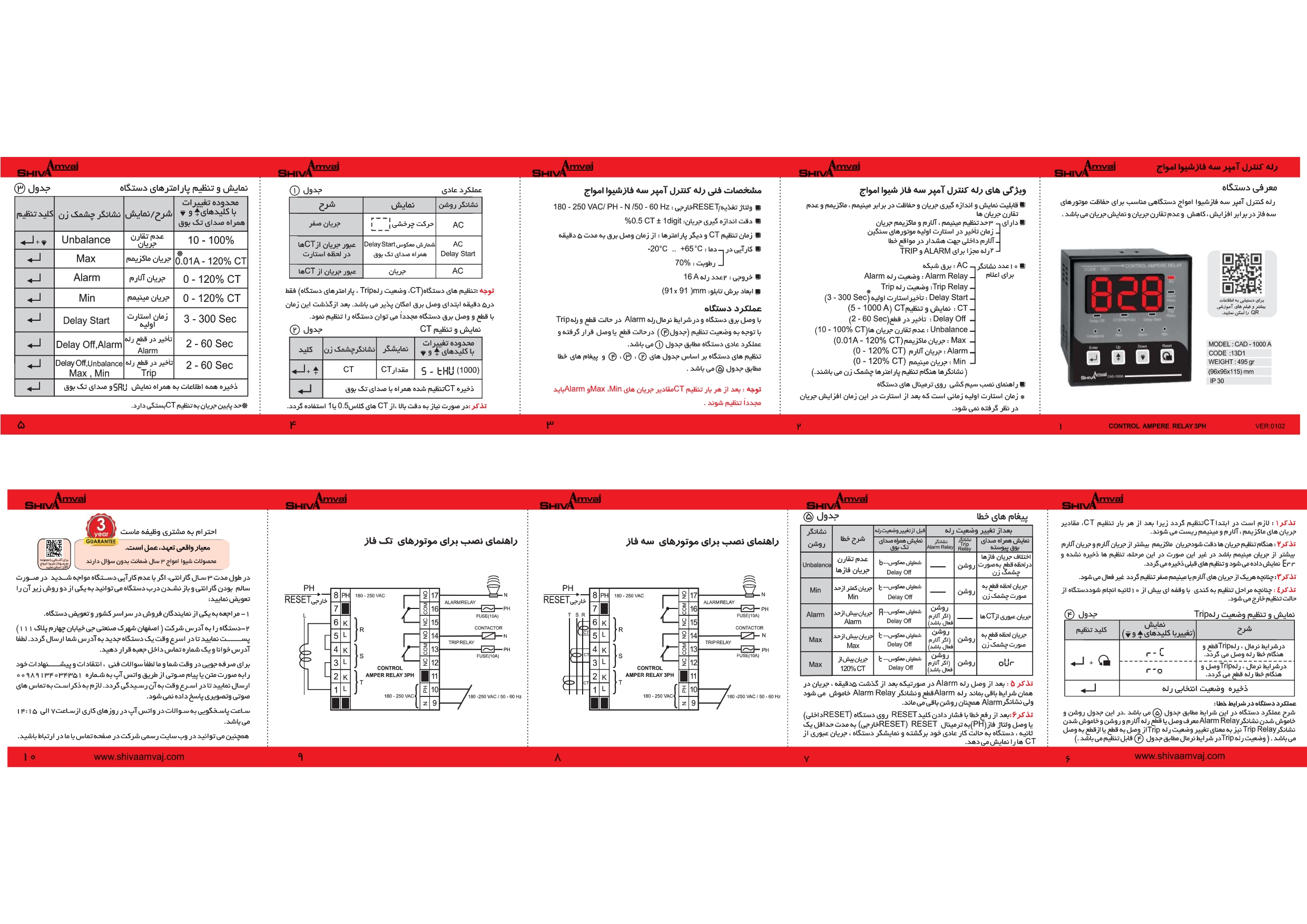

دانلود کاتالوگ، فایل PDF، فیلم آموزشی مدل CAD-1000M:

دریافت بروشور رله کنترل آمپر سه فاز  ارسال رایگان

سیم کشی و نصب رله کنترل آمپر سه فاز
فیلم آموزش نحوه سیم کشی و نصب رله کنترل آمپر سه فاز

رله کنترل آمپر سه فاز

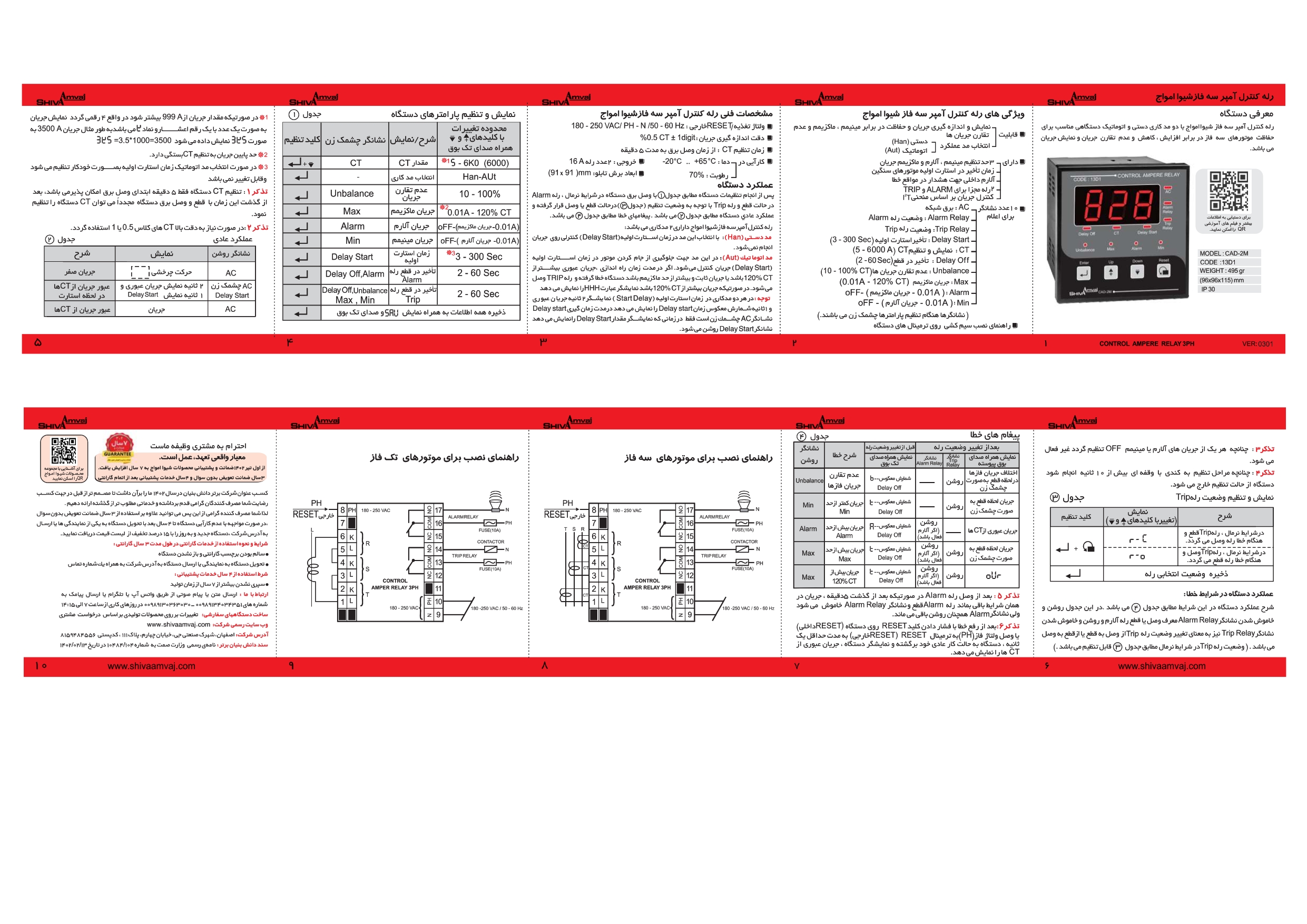

دانلود کاتالوگ و فایل PDF مدل CAD-2M:

دریافت بروشور رله کنترل آمپر سه فاز مدل CAD-2M  ارسال رایگان

Model:Cad-2M

تفاوت مدل CAD-2Mبا CAD-1000M در مد اتوماتیک می باشد که در این مد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه (Delay Start) جریان کنترل می شود.

موجود در انبار

توضیحات


رله کنترل آمپر سه فاز


رله کنترل آمپر سه فاز شیواامواج با
مدل CAD-2M با دو مد کاری دستی و اتوماتیک دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد..


رله کنترل آمپر سه فاز شیواامواج با مدل CAD-1000M دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد.

تفاوت مدل CAD-2Mبا CAD-1000M در مد اتوماتیک می باشد که در این مد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه (Delay Start) جریان کنترل می شود.


ویژگی های رله کنترل آمپر سه فاز شیوا امواج

•  قابلیت
• نمایش و اندازه گیری جریان و حفاظت در برابر مینیمم ، ماکزیمم و عدم تقارن جریان ها
• انتخاب مد عملکرد در مدل CAD-2M
•دستی  (Han)
•اتوماتیک(Aut)
• دارای
• ۳ حد تنظیم مینیمم، آلارم و ماکزیمم جریان
• زمان تأخیر در استارت اولیه موتورهای سنگین
• آلارم داخلی جهت هشدار در مواقع خطار
• ۲ رله مجزا برای ALARM و TRIP
• کنترل جریان براساس منحنیI²T

• ۱۰ عددنشانگر برای اعلام
• AC: برق شبکه
• Alarm Relay: وضعیت رله Alarm
• Trip Relay: وضعیت رله Trip
• Delay Start:  تأخیر استارت اولیه(3-300Sec)
• CT: نمایش و تنظیم CT(5-6000A)
• Delay Off: تأخیر در قطع (2-60Sec)
• Unbalanced: عدم تقارن جریان ها (10-100%CT)
• Max: جریان ماکزیمم (0.01A-120%CT)
• Alarm:(0.01A-جریان ماکزیمم)-OFF
• Min: (0.01A-جریان آلارم)-OFF
• راهنمای نصب سیم کشی روی ترمینال های دستگاه

توضیحات تکمیلی

ولتاژ تغذیه/ریست خارجی

۱۸۰-۲۵۰ ولتاژ متناوب،فاز و نول، ۶۰-۵۰ هرتز

دقت اندازه گیری جریان

1+ 0.5% و 1-%0.5

زمان تنظیمct

از زمان وصل به برق به مدت ۵ دقیقه

کارایی در

دما: ۶۵+..۲۰– و رطوبت : ۷۰درصد

خروجی

۲ عدد رله ۱۶ آمپر

مدل

CAD-1000M, CAD-2M

نقد و بررسی‌ها

  1. مریدعلی آدینه وند (خریدار محصول)

    سلام
    شهر کرمانشا

    • شیواامواج

      درود بر شما
      هفته آینده برای نماینده کرمانشاه ارسال خواهد شد.
      با سپاس

  2. مریدعلی آدینه وند (خریدار محصول)

    سلام
    CAD-2M کی وارد بازار میشه؟

    • شیواامواج

      درود بر شما
      بفرمایید در کدام شهر هستید تا امکان خرید آن را از طریق نمایندگی میسر نماییم.
      با سپاس

  3. مریدعلی آدینه وند (خریدار محصول)

    سلام و عرض ادب
    متاسفانه همان مشکلات قبلی در مورد این دستگاه وجود داره ،یعنی ارتباط دستگاه با ct
    اگه مثلا از ct 100/5 استفاده کنیم و ct جریان ۵ آمپر را برای دستگاه بفرسته ، دستگاه خیلی زود دچار اشکال میشه
    یک مورد دیگه اینکه دستگاه تا رفع خطا مرتب آلارم میده . کاری کنید که آلارم حداقل بعد از یکساعت قطع بشه .
    در پایان باز میگم یکی از بهترین رله های موجود در بازار هستش که از الکتروموتورها و پمپ ها حفاظت میکنه.

    • شیواامواج

      درود بر شما
      ممنون از تذکر شما
      ورژن جدید این محصول با کد CAD-2M در حال ورود به بازار است امیدوارم در این نسخه مشکل شما برطرف شده باشد در غیر این صورت شرح دقیق خطا را همراه با جزئیات در پی وی ارسال کنید تا مجددا برسی گردد .
      با سپاس

  4. siyab1321 (خریدار محصول)

    با سلام و خسته نباشید خدمت شما
    بنده چند سالی است که از این رله استفاده میکنم.
    این رله حفاظت کاملی را از الکتروموتورها در مقابل افزایش جریان،کاهش جریان و اختلاف فازها به عمل میاره.
    همانطور که میدانید یکی از دلایل خراب شدن پمپها ،خشک کار کردن آنهاست.یعنی زمانیکه آب قطع میشود ،پمپ به صورت خشک کار میکند و جریان الکتروموتور کاهش میابد.این رله موجب میشه که الکتروموتور خاموش و به پمپ آسیبی نرسد.
    یکی از مشکلات این رله نحوه ارتباط مدار بیرونی با قسمت های داخلی دستگاه است.چون جریانی که از طرف ct به دستگاه ارسال میشود ، بالاست ، لذا خواهشی که دارم این است که در مورد ارتباط مدار بیرونی با داخلی چاره ای اندیشیده شود.مثلا میتوان آن را سوکتی کرد.
    سپاس از شرکت شیوا امواج

    • شیواامواج

      درود بر شما
      ممنون از پیشنهاد شما وحتما برسی خواهد شد.
      با سپاس

  5. gh.hossein.es

    سلام.من دستگاه شمارو خریداری وبرای بانک خازن فقط روی دو پله از دستگاه هرکدام یک کنتاکتور نصب کردم.بعد از چندروز خراب شد به طوریکه دستگاه وصل میکنه ولی وقتی مصرف کننده ها خاموش میشوند دیگه قطع نمیکنه و خازنها تو مدار میمونه ومیشه خودش مصرف کننده یکبار هم تعویض کردم این دستگاه هم دوباره به همون شکل کسی هم پاسخگو نیست لطفا رسیدگی کنید ممنون

    • شیواامواج

      درود بر شما
      برای عیب یابی این دستگاه باید زمانی که دستگاه به مصرف کننده وصل است جریان هایش کنترل گردد و هرکدام را با پارامترهای تنظیمی روی دستگاه مقایسه گردد
      با این کار می توان متوجه شد که عیب از عملکرد دستگاه است یا تنظیمات پله های جریان به خوبی انجام نگرفته است .
      باید جزئیات برسی گردد
      با سپاش
