توضیحات
محافظ ولتاژ تک فاز دیجیتال شیواامواج
محافظ ولتاژ تک فاز دیجیتال شیواامواج با بهره گیری از تکنولوژی روز دنیا و استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات برق شبکه تک فاز و برای استفاده در کلیه مراکز صنعتی و خانگی طراحی و ساخته شده است.
ویژگی های این دستگاه
• قابلیت تنظیم ولتاژ شبکه، خطاها و پیغام های تنظیمی
• حفاظت در برابر افزایش یا کاهش ولتاژ
• نشانگر
• REL: وصل رله
• D: تأخیر در وصل یا قطع
• F: خطای افزایش یا کاهش ولتاژ
• قابلیت تنظیم مقادیر OVER و UNDER

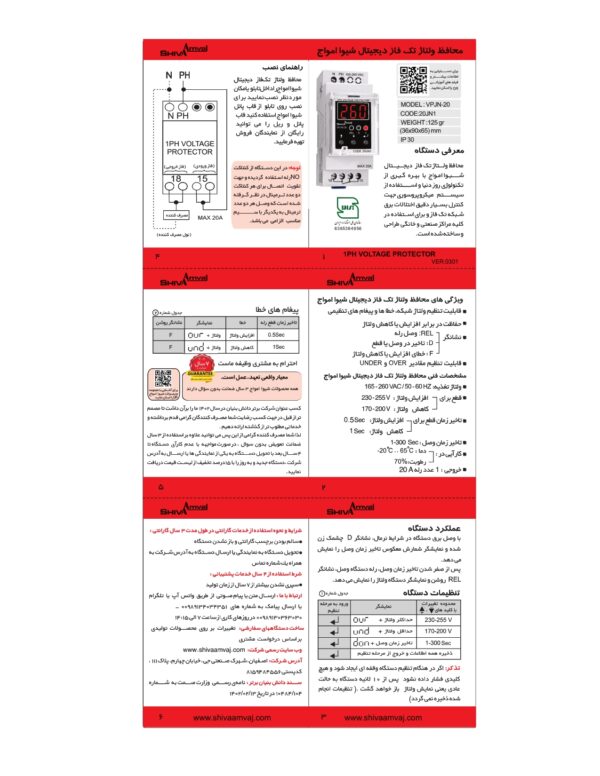

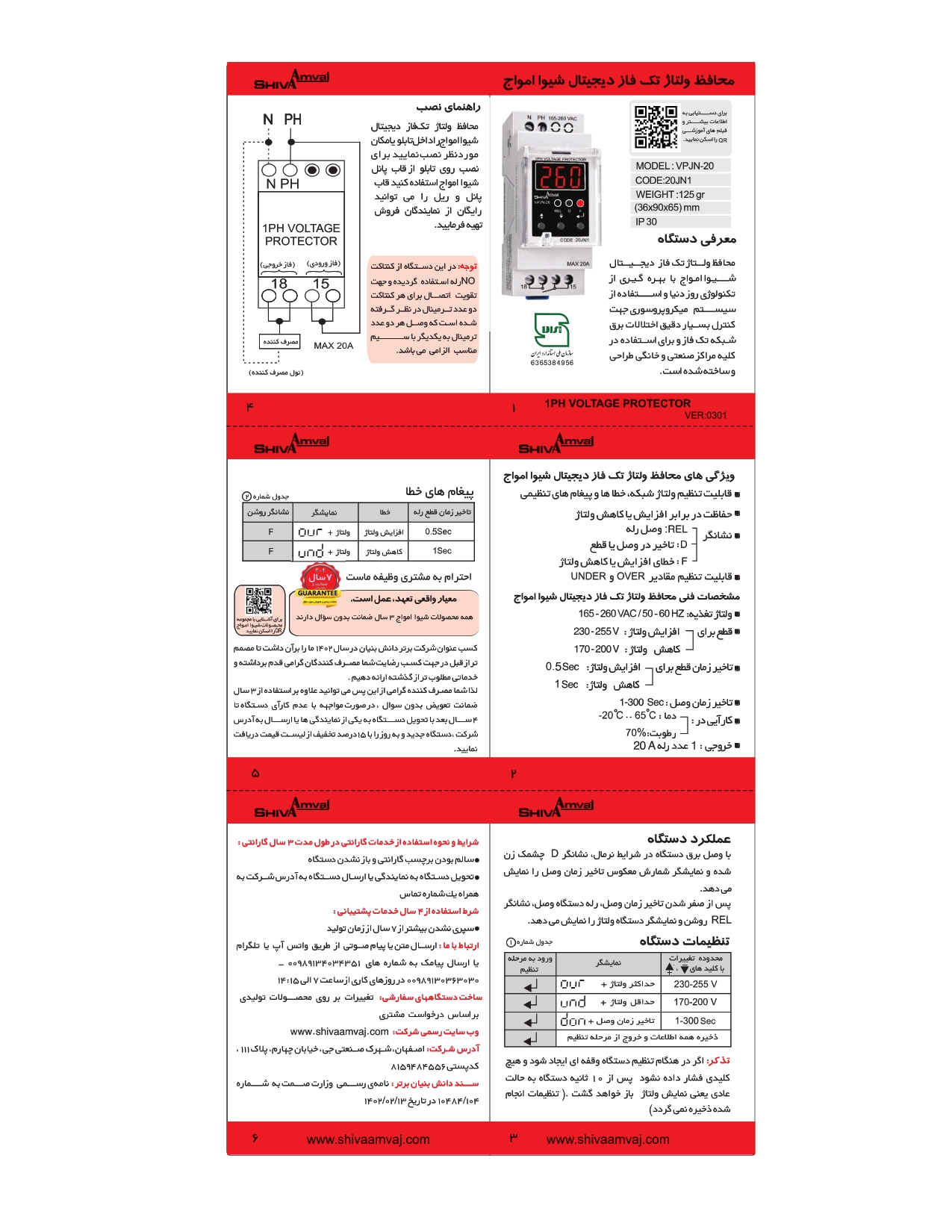

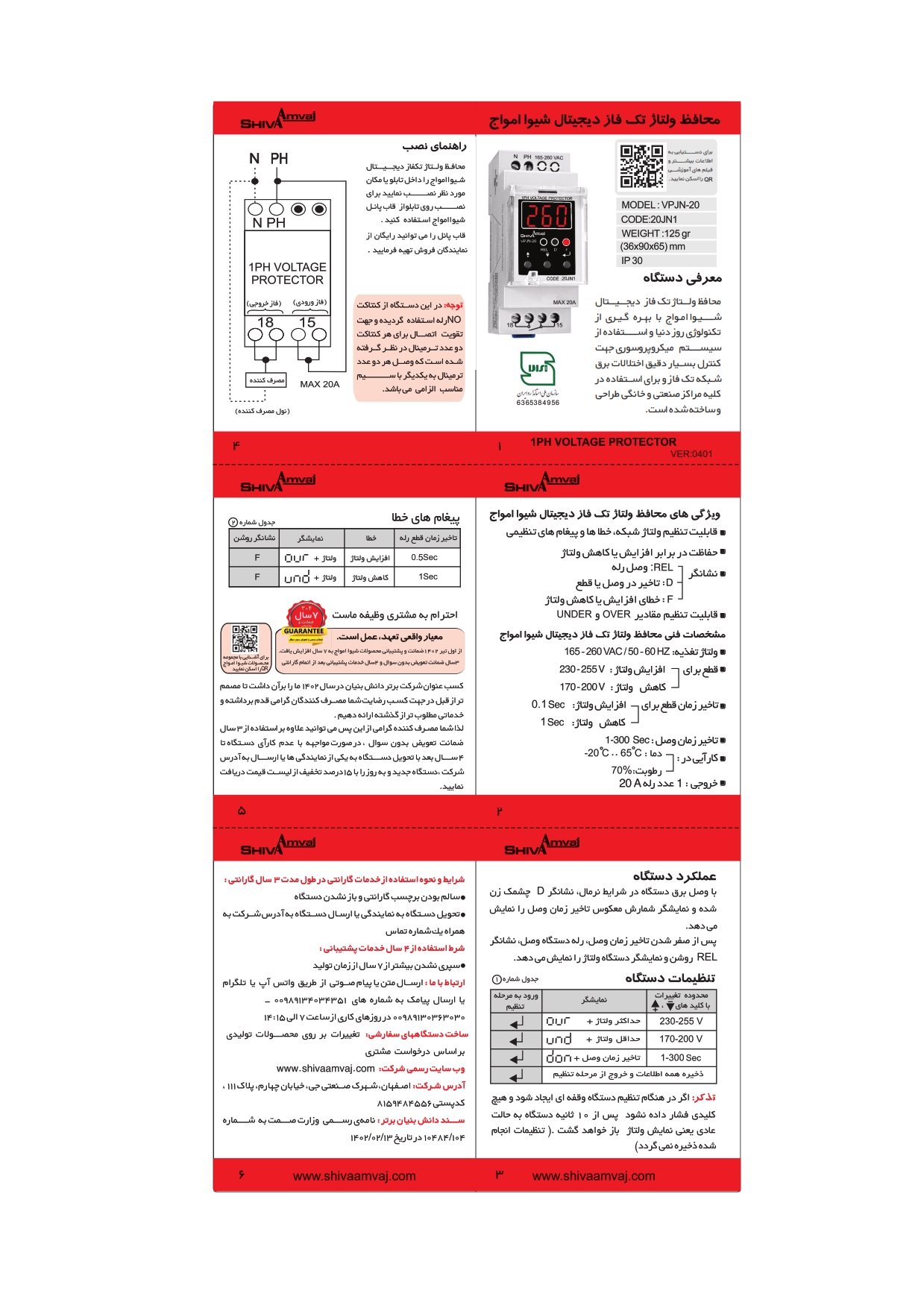

راهنمای نصب
ابتدا دستگاه را در داخل تابلو روی ریل نصب نمائید. چنانچه محل فاقد ریل بود از ریل داخل جعبه استفاده نمایید.(برای نصب روی تابلو از قاب پنل شیوا امواج استفاده نمایید.)
توجه: در این دستگاه از کنتاکت NO رله استفاده گردیده و جهت تقویت اتصال برای هر کنتاکت دو عدد ترمینال در نظر گرفته شده است که وصل هر دو عدد ترمینال به یکدیگر با سیم مناسب الزامی می باشد.
shirazzoom –
سلام
در کامنت های پایین اشاره کردید تا سی آمپر ( 30) هم جواب گو هست
آیا اشتباه تایپی هست ؟
شیواامواج –
درود بر شما
با توجه به ظرفیت جریان دهی ترمینال ها بهتر این است که بیش از ۲۵ آمپر از این دستگاه استفاده نشود و اگر استفاده شد ترجیحا” مقطعی باشد و دائما”۳۰ آمپر از رله عبور داده نشود.
با سپاس
bnamdaryan –
سلام.
چرا این دستگاه تا 9 ولت خطا دارد. یعنی اینکه وقتی حد پایین را روی 200 ولت تنظیم میکنم، ولتاژ برق وقتی به 209 ولت کاهش پیدا میکند، برق را قطع می کند. در حالیکه انتظار می رود در 200 ولت قطع شود؟
با تشکر
شیواامواج –
درود بر شما
به احتمال قوی دستگاه شما مشکل کالیبره دارد و باید برسی شود
به همین منظور دستگاه خود را به یکی ا نمایندگی های ما در شهرستان خود تحویل دهید و یک دستگاه جایگزین از انها دریافت نمائید
قبلا از شما بابت خطای به وجود آمده در این زمینه پوزش می خواهیم .
با سپاس
cartel_sh –
سلام خسته نباشید ، پیشنهادی داشتم خدمت شرکت شیوا امواج
محافظ های تک فاز قابلیت تنظیم حداقل و حداکثر ولتاژ را ندارند ، و به دلیل طراحی نامناسب قادر به تشخیص نوسانات شبکه برق نمی باشند، اضافه نمودن قابلیت تنظیم ولتاژ امکان خوبی به دستگاه می دهد که متاسفانه در ایران نیست و اگر باشد کیفیت لازم را ندارند.
اگر ممکن هست به بخش فنی پیشنهاد بنده را انتقال دهید. با تشکر.
https://megaeshop.pk/svp-916-63a-adjustable-auto-recovery-low-over-voltage-protective-device-switch-protector.html
https://www.cityelectronics.pk/shop/under-over-voltage-current-protector-relay-breaker-80a-adjustable-auto-recovery/
https://www.taxnele.com/product/63A-230V-Adjustable-over-under-voltage-protector.html?btwaf=70969903
https://jbh-co.com/محافظ-ولتاژ-جریان-تکفاز-قابل-تنظیم-دید/
شیواامواج –
درود بر شما
ممنون بابت پیشنهادتان و حتما بررسی خواهد شد.
با سپاس
rezashojaei1974 –
سلام وقت بخیر
این دستگاه به تنهایی برای یه خونه 80 متری با یه کولر ابی یخچال فریزر و تلویزیون و مایکروفر کافیه؟
کنتور ما 25 امپره و تا الان مشکل نداشتیم
سپاسگذارم
شیواامواج –
درود بر شما
بله برای این جریان مناسب است
با سپاس
saeed.t.st20 –
سلام این مدل برای یک عدد کولر گازی پنجره ای ۲۴هزار جواب میده یا خیر و مدل ۲۰B1 قوی تر از این هستش یا خیر؟
شیواامواج –
درود بر شما
ملاک برای سنجش میزان جریان مصرفی دستگاه می باشد که باید برسی گردد و چنانچه کمتر از ۲۰ آمپر باشد از محصول محافظ تکفاز دیجیتال استفاده شود
محافظ انالوگ هم از لحاظ جریان دهی تا ۲۰ آمپر جوابگوست
باسپاس
solpiyang (خریدار محصول) –
سلام و وقت بخیر
اگر به سیم های بالای دستگاه که برای تغذیه دستگاه هست هرتز کمتر از 50 مثلا 30 هرتز وصل بشه یا بیشتر از اون مثلا 60 هرتز وصل بشه در هر 2 صورت ایا اسیبی به دستگاه وارد میشه؟؟
شیواامواج –
درود بر شما
بله
فرکانس کاری محصولات شیوا امواج به صورت کلی بین ۵۰ تا ۶۰ هرتز می باشد و در صورتی که فرکانس ورودی از این محدوده تجاوز نماید یقینا دستگاه دچار آسیب می گردد .
با سپاس
rezajoon2424 –
سلام وقت بخیر
یه سوال داشتم
من یه ساختمان سه طبقه دارم
میخوام بخاطر قطعی های برق محافظ ولتاژ بعد از کنتور بگیرم
برای یک ساختمان 3 طبقه باید کدوم مدل رو بخرم
در ضمن یکی از طبقات یک کولرگازی اینورتر ال‌جی داره
برای این طبقه، یک محافظ کافیست یا باید برای کولرگازی یک محافظ جدا خرید یا وسیله جانبی دیگری نیاز داره ؟
ممنون میشم جواب بدین
شیواامواج –
درود بر شما
بهترین راه حفاظت در چنین شرایطی استفاده از محافظ تک فاز دیچیتال به صورت جداگانه در هر طبقه می باشد.
با سپاس
takvand –
سلام وقت بخیر.
میخواستم بپرسم در صورت استفاده از کنتاکتور در کنار این محافظ، ایا برق دار بودن مداوم بوبین کنتاکتور در این حالت عمر بوبین رو بشدت کاهش نمیده؟
و اینکه در صورت خطای اتصال کوتاه بعد از محافظ (داخل منزل) ایا رله این محافظ اسیب نمیبینه؟
شیواامواج –
درود بر شما
خیر کنتاکتورها اساسا برای چنین مواقعی ساخته شده اند و معمولا در بازه زمانی کوتاه آسیب پذیر نیستند
در مورد سوال دوم باید عرض کنم بستگی به میزان جریان اتصال کوتاه و مرغوبیت فیوز مینیاتوری شما دارد اما می توانید جهت اطمینان بیشتر بعد از رله هم از مینیاتوری مناسب استفاده نمائید
با سپاس
محمدحسین مرادی (خریدار محصول) –
سلام روزتون بخیر ببخشید آیا ممکنه بجای استفاده از کنتاکتور از دو محافظ به شکل موازی استفاده کرد؟ باتشکر
شیواامواج –
درود بر شما
در صورتی که جریان شما مساوی و یا کمتر از ۱۰ امپر باشد این امکان وجود دارد .
البته باید در نظر داشت که این محصول در ولتاژ های غیر مجاز خروجی را قطع خواهد کرد.
با سپاس
Adas Gharch –
سلام وقت بخیر
امکان اتصال دو عدد کولر آبی 7000 به صورت مستقیم و بدون کنتاکتور به این محافظ وجود داره یا نه؟
ممنون
شیواامواج –
درود بر شما
خیر
در این مورد شما نیاز به کنتاکتور دارید .
با سپاس
seyedmehdi.m59 –
سلام وقت بخیر، من برا منزلم ( پشت کنتور) میخوام که یک اسپلیت ٣٠ هزار ، یک اسپلیت ١٣ هزار و یک کولر آبی ١٨ هزار دارم و کلیه وسایل برقی موجود در منزل، شما کدوم محصولتون رو پیشنهاد میدین؟؟
شیواامواج –
درود بر شما
شما می توانید برای حفاظت منزل مسکونی خود از محصول محافظ ولتاژ تکفاز دیجیتال استفاده نمائید .
البته اگر جریان مصرفی شما بیش از بیست آمپر باشد استفاده از کنتاکتور مناسب الزامیست .
با سپاس
sajadavr (خریدار محصول) –
من یک انتقادی هم از این همین محصولتون دارم . چون اولی بار بود که باهاش کار میکردم و تازه متوجه این قضیه شدم . ترمینال های استفاده شده برای این دستگاه با این آمپراژ مناسب نیست چرا که سر سیمی هایی که داخل جعبه همراه محصول بود یک سر سیمی دوبل نمره ۲.۵ بود اما با این که با پرس کاملا استاندارد سرسیمی پرس شده بود و ترمینال به صورت کااامل باز شده بود اما با این حال بسیار به سختی سیم نمره ۲.۵ وارد ترمینال میشد این موضوع رضایت بخش نیست. در صورتی که ترمینال های دستگاه های ساعت نجومی همین شرکت بسیار عالیه و انتظار میره که این دستگاه هم ترمینال های خوبی داشته باشه که متاسفانه این طوری نیست . این مشکل فقط مربوط به من نیست و نظرات سایر دوستان رو هم که خوندم دیدم بقیه هم همین نظر را دارن . لطفا پیگیری کنید و ضعف این محصول را برطرف نمایید . با تشکر
شیواامواج –
درود بر شما
در خصوص ترمینال های جدید استفاده شده در شرکت شیوا امواج باید خدمت شما عرض کنم که :
همانطور که می دانید قالب سازی و تغییر قالب محصولات یکی از پرهزینه ترین امور هرتولید کننده ای میباشد و به همین دلیل تولید کنندگان معمولا به سختی این تغییرات را انجام می‌دهند .
البته در شرکت شیواامواج از ابتدا سعی بر این بوده است که همواره بر اساس نیاز روز صنعت قالبهای متناسب طراحی و درخط تولید قرار دهیم .
در این مورد نیز پس از بررسی جنبه های مختلف این تغییر تصمیم به طراحی و ساخت قالب جدید اخذ گردید که به تبع آن نوع ترمینالها نیز می‌بایست تغییر می کرد که با توجه به موارد زیر تصمیم به استفاده از این نوع ترمینال گرفته شد:
1-تغییر سایز محصولات و کوچک شدن آنها از نیازهای اساسی مصرف کنندگان عزیز طی سالهای اخیر بوده که برای عملی شدن این مساله یکی از موارد استفاده از ترمینالهایی با حجم کمتر و کارآیی متناسب بوده است و در همین راستا تصمیم به استفاده از این نوع ترمینالها مورد توجه قرار گرفت .
2- کیفیت مونتاژ ، قلع پذیری ، هماهنگی ظاهری و … این نوع ترمینال برتری زیادی نسبت به ترمینال قبلی داشته و امکان مونتاژ با دستگاههای اتوماتیک و رباتها نیز با استفاده از این نوع ترمینال فراهم می گردد که این موارد در نهایت باعث بالا رفتن کیفیت دستگاه تولید شده می شود.
3-در ترمینالهای قدیمی برخی مشکلات نظیر باز شدن و افتادن پیچ ها و موارد مشابه (البته به ندرت ) وجود داشت که این مشکلات در ترمینالهای جدید به صورت کلی به صفر می رسد .
4- نوع پلاستیک استفاده شده در ترمینالهای جدید از نوع پلی آمید می باشد که از لحاظ ایمنی و مقاومت در برابر حرارت نسبت به ترمینال قبلی برتری دارد .
5-علاوه بر موارد فوق لازم است به استحضار برسانیم که ترمینالهای جدید استفاده شده در محصولات شیواامواج با ترمینالهای طرح فونیکس موجود در بازار یا با محصولات مشابه متفاوت و با کیفیت بالاتری میباشد . به طوری که به راحتی میتواند جریان 20A را از خود عبور دهد که این مقدار شدت جریان برای محصولات تولیدی کفایت می نماید.
6- نکته آخر اینکه استفاده از این نوع ترمینال برای رله های فرمان کاملا شناخته شده و مطابق استانداردهای بین المللی می باشد و برخی از برندهای مطرح اروپایی نیز در طرح های خود از این نوع ترمینال استفاده می نمایند ، علاوه بر اینکه تقریبا در تمام بردها plc و موارد مشابه به از این نوع ترمینال استفاده می شود .
در نهایت هرچند نمیتوان برخی مزایای طرح قبلی را نادیده گرفت اما مطمئنا مزایای ترمینال جدید وزن بیشتری نسبت به برخی از مشکلات آن دارد که در مسیر تغییر و پیشرفت مجبور به سازگاری با آن هستیم .
با سپاس فروان بابت پیشنهاد و انتقاد سازنده شما
با سپاس
sajadavr (خریدار محصول) –
با سلام و عرض ادب . خواستم ازتون بابت کیفیت بسیار عالی محصولاتتون تشکر کنم . بنده چند سالیه که از محصولات شرکتتون (ساعت نجومی و ساعت فرمان اکنون هم این مدل محافظ برق) استفاده کردم و به خوبی جواب گرفتم و اطمینان کامل به محصولاتتون دارم . این سری هم به خاطر شرایط کرونایی تصمیم گرفتم که مستقیما از وبسایت شرکت خرید کنم و محصول به موقع و با بسته بندی خوب به دستم رسید . این ویژگی خیلی خوبیه که مشتری میتونه مستقیما از خود کارخانه خرید کنه … خیلی ممنونم بابت تولیدات خوبتون امیدوارم که همیشه محصولات با کیفیت و خوبی تولید کنید .
شیواامواج –
درود بر شما
از اینکه توانسته ایم رضایت شما را به دست آوریم بسیار خرسند هستیم.
با سپاس
solpiyang (خریدار محصول) –
درود به شما.اگر به ترمینال بالای دستگاه(PH) ، فازی متفاوت از ترمینالهای ورودی های پایین (شماره 18) متصل کنیم مثلا بالا R وصل کنیم و پایین S ولتاژ کدوم ترمینال سِنس میشه و نمایش داده میشه؟ و ایا در این مورد در عملکرد دستگاه اختلالی بوجود میاد و دستگاه اسیب میبینه یا خیر؟
شیواامواج –
درود بر شما
ترمینال های ورودی بالای دستگاه که به عنوان ترمینال تغذیه در دستگاه قرار گرفته ولتاژ ورودی را آنالیز و در صورتی که خطایی نداشته باشد رله خروجی یا همان پیچ ۱۵ را به پیچ ۱۸ متصل خواهد کرد .
استفاده از دو فاز غیر هم نام در دستگاه یکی برای سنجش و یکی برای عملکرد به هیچ عنوان توصیه نمی شود چرا که دستگاه باید ولتاژی را کنترل نماید که آنالیز کرده و اینکه ولتاژ آنالیز شده با ولتاژ وصل شده به مصرف کننده متفاوت باشد اشتباه است و ممکن است دستگاه نتواند در زمان لازم خروجی را به صورت صحیح کنترل نماید .
اما در این صورت آسیبی به محافظ وارد نخواهد شد و فقط می توان گفت که در این حالت انگار که برای مصرف کننده محافظی نصب نشده است .
با سپاس
takvand –
سلام وقت بخیر. رله این محافظ تحمل جریان های راه اندازی وسایل خانگی موتور دار رو داره؟ مثل کولر ابی,جاروبرقی, چرخ گوشت و…
شیواامواج –
درود بر شما
باید خدمت شما دوست عزیز عرض شود که ملاک برای استفاده از محافظ تکفاز دیجیتال در منازل مسکونی میزان جریان عبوری و نوع بار مصرفی می باشد .
استفاده از این دستگاه برای جریان حداکثر ۲۰ آمپر و بار های اهمی و سلفی عمومی در منازل مثل وسایل ذکر شده در سوال مجاز می باشد اما برای افزایش جریان دهی و جلوگیری از استهلاک دستگاه در بار های خازنی شما می توانید از کنتاکتور استفاده نمایید .
با سپاس
s.moravvej96 –
سلام وقت شما بخیر
ایا این محصول از نظر نوع محافظت (شامل زمان قطع به هنگام خطا،ولتاژ های خطا) با محافظ تحت عنوان “محافظ ولتاژ 20 آمپر” موجود در سایت تفاوتی دارد؟
در کل تفاوت این دو در چیست؟
شیواامواج –
درود بر شما
بله تفاوت دارند
مهم ترین تفاوت این دو محافظ نوع عملکرد آنها می باشد که در محافظ PR عملکرد بر اساس سیستم انالوگ انجام می گرفت اما در محافظ تکفاز دیجیتال این کنترل بر اساس سیستم کاملا دیجیتالی انجام می گیرد و دقت بالاتری دارد
از دیگر تفاوت های این دو محصولات می توان به سایز کوچک تر و کمتر آن و وجود یک نمایشگر ولتاژ اشاره کرد که این امکان را به مشتری می دهد تا بتواند ولتاژ لحظه ای برق شبکه را کنترل نماید .
همچنین در این محصول مصرف کننده توانایی اعمال تغیر در تنظیمات را دارد و می تواند بازه ولتاژ و زمان را به راحتی تغیر بدهد .
با سپاس
hfhfhjlf –
با سلام
آیا این محافظ خاصیت کانتاکتور هم داره؟
ینی وقتی که برق دو فاز بشه جریان رو قطع میکنه یا باید کنتاکتور جداگانه خریداری شود؟
شیواامواج –
درود بر شما
در محافظ ولتاژ دیجیتال شیوا امواج در صورتی که ولتاژ ورودی بیشتر از حد تنظیمی گردد دستگاه خروجی را قطع خواهد کرد .
زمانی که برق ورودی اصطلاحا دوفاز بشود در واقع ولتاژ ورودی حدود ۳۸۰ ولت شده و به عبارتی ولتاژ از حد مجاز تجاوز کرده است .
در چنین مواردی دستگاه خروجی خود را قطع خواهد کرد .
با سپاس
alireza.vejahat –
سلام این مدل vpnjn-20 تنظیمات تاخیر زمانی داره یا باید تاخیر ۱۸۰ ثانیه ای سقارش بدیم؟
باتشکر
شیواامواج –
درود بر شما
بله از صفر تا ۶۰۰ ثانیه قابلیت تاخیر در وصل دارد .
با سپاس
fooladi.m4 –
سلام
من از محصولات شیوا استفاده کردم قبلتر و راضی بودم از کیفیت، خواستم از این محصول در یکی از پروژه های کنترلی خودم استفاده کنم که عموما تایپ ایده مند و نوآورانه هستند که متاسفانه بدلیل استفاده از تنها NO بعنوان خروجی نشد که از محصول شما بهره مند باشم.
بهعنوان یک پیشنهاد فکر میکنم اگر هردو کنتاکت رو در خروجی در اختیار مصرف کننده قرار بدهید خیلی ماثر در مصرف خواهد بود و حتی قابلیت افزایش جریان خروجی در حالت ایمن برای مصارف محافظتی ، به این محصول اضافه میشه
ممنون
و با آرزوی موفقیت برای شما دوستان گرامی
شیواامواج –
درود بر شما
ممنون از پیشنهاد ارزشمند شما.
با سپاس
moosavireza –
سلام. شرکت برنامه‌ای برای تولید این محصول با توان عبور جریان بیشتر در حد 35 الی 40 آمپر داره؟
شیواامواج –
درود بر شما
در حال حاضر خیر.
با سپاس
takvand –
سلام.بنده محافظ VPJN-20 رو ورودی جعبه فیوز قرار دادم و قبل محافظ هم یه فیوز مینیاتوری B25 (به اضافه یک وریستور250)بستم. بعد محافظ هم بازم یه مینیاتوری B25+وریستور250 و مینیاتوری های انشعاب قرار گرفتن که با هرکدوم ازون ها هم یه وریستور موازی کردم، برای دفع نوسانات و شوک های شبکه.الان یه سوال برام پیش اومده اینکه اگر به هر دلیلی اتصال کوتاهی در داخل شبکه خونه رخ بده(عملکردن وریستورها یا به هر دلیل دیگه ای).ایا این جریان اتصال کوتاه در اون تایم کوتاهی که توسط مینیاتوری ها قطع میشه، به محافظ ولتاژ (بخصوص رله) اسیبی نمیزنه؟؟
ممنون
شیواامواج –
درود بر شما
لطف بفرمایید شماره تماسی ارسال نمایید تا همکاران خدمتتان تماس و توضیحات لازم را خدمتتان ارائه دهند.
با سپاس
khodabandeh_4m (خریدار محصول) –
با سلام و خدا قوت
به خاطر کولر گازی دوتا محافظ میخواهم نصب کنم بعد از کنتور حالا با توجه به عبور یک سیم به جعبه فیوز میتونم دوتا را به صورت موازی متصل کنم؟ اگر بشه ۲۵ آمپری تولید کنید که با یکی کار راه بیفته خیلی خوبه. تشکر
شیواامواج –
درود بر شما
با تشکر از پیشنهاد ارزشمند شما
این محصول در دست اجراست و در آینده نه چندان دور تولید خواهد شد .
با تولید آن محصول شما می توانید برای این کار از یک کنتاکتور استفاده کنید .
با سپاس
faazmetr –
سلام وقت بخیر.من این محافظ رو تهیه کردم برای جایی که ولتاژ ورودی ۲۴۵ ولت هست ولی چراغ rel روشن شده اما خروجی نمیده بهمون و عملا کار نمیکنه.چکار باید کرد؟
شیواامواج –
درود بر شما
علاوه بر وصل فاز و نول ورودی به قسمت تغذیه می بایست یک فاز به جفت ترمینال ۱۵ وصل گردد و از جفت ترمینال ۱۸ خروجی گرفته شود
نول هم باید به صورت مستقیم به مصرف کننده وصل گردد .
با سپاس
ali.azad68 (خریدار محصول) –
سلام من یک عدد سفارش دادم روشن نمیشه !!! تمام روال صحیح هم انجام دادم ولی روشن نمیشه سفارش هم آنلاین بوده تنها نمایندگی شما برازجان هست فکر نکنم از این قطعه داشته باشه لطفاً راهنمایی کنید
شیواامواج –
درود بر شما
اگر به ترمینال فاز و نول ورودی ولتاژ کاری دستگاه ( ۲۲۰ ولت ) را متصل نمودید و دستگاه روشن نشد دستگاه را با ذکر ایراد و مشکل اصلی به یکی از نمایندگان ما در شهرستان خود تحویل و یک محصول دیگر دریافت نمایید .
با سپاس
صائب کوهپایه (خریدار محصول) –
این محافظ در نصب چند مشکل عمده دارد یکی از مشکلات سایز کوچک آن هست به نحوی فاز ورودی و نول عملا کنار هم هستن و مشکل بعدی ترمینال های بسیار بدی دارد به گونه ای که از سرسیم 2 تا 6 محکم زیر پیچ ها قرار گرفته نمیشود و از جای خود خارج میشود
شیواامواج –
درود بر شما
محصول محافظ ولتاژ تکفاز دیجیتال با توجه به جریان عبوری ۲۰ امپری ، سیم سایز ۲.۵ را ساپرت کرده و برای محکم شدن آن باید از وایر شو سایز ۲۵۱۰ استفاده نمایید .
در ارتباط با فاصله ترمینال ها هم باید بگویم این موضوع قبلا برسی شده و به خاطر جنس عایق بین ترمینال ها بلامانع شده است .
با سپاس
khodabandeh_4m –
با سلام و عرض ادب
کولر گازی داریم مصرفش 9 آمپر این محافظ برای کل مصرف خانه جواب میدهد؟
شیواامواج –
درود بر شما
محافظ ولتاژ تک فاز تا 25 آمپر رله خروجی میتواند تحمل کند ولی کولر گازی به علت استارت اولیه جریان اولیه بالا است. برای همین برای کولر گازی همیشه یک محافظ جدا با رله خروجی 20 امپر می‌گذارند.
برای یک منزل با کنتور تک فاز 25 آمپر یک محافظ برای کل و یک محافظ فقط برای کولر مناسب است.
با سپاس
sajadtavakoli66 –
سلام
1-این دستگاه کار کنتاکتور انجام میده؟
2-برای ایمنی دو ماینر 17 امپری بهتره دوتا محافظ ولتاژدیجیتال گذاشته بشه یا یک کنتاکتور و یک محافظ ولتاژ دیجیتال ؟
3-بین دو محصولتون prb-20 و vpjn-20 کدام یکی برای محافظت از دستگاه ماینر مناسب تره ؟
ممنون از پاسخگوییتون
شیواامواج –
درود بر شما
1.تا20آمپر می توانید از آن بصورت مستقیم استفاده نمایید.
2.اگر نزدیک به هم باشند از یک دستگاه و یک کنتاکتور می توانید استفاده نمایید.
3.vpjn-20 چون دارای دقت بالاتر و نمایشگر می باشد و تمام پارامترهای آن قابل تنظیم است.
با سپاس
hekmatinezhad (خریدار محصول) –
سلام این محافظ چند وات هستش ؟ تا چه توان مصرفی را جواب میده ؟
شیواامواج –
درود بر شما
دستگاه محافظ ولتاژ تک فاز دیجیتال تا 30 آمپر را جواب میدهد.
با سپاس
takvand –
سلام. ایا این محافظ قابلیت VAR ، محافظت در برابر شوک های الکتریکی و صاعقه رو هم داره؟ چون داخل کاتالوگ چیزی در این مورد ننوشته.
شیواامواج –
درود بر شما
خیر.
با سپاس
saeed.samiee –
سلام
به نظرم محدوده بالای ولتاژ تغذیه یک محافظ ولتاژ باید ۴۰۰ ولت باشد . و گرنه در یک خطای دو فاز این وسیله فقط یکبار کار خواهد کرد و خود خراب خواهد شد . طبق کاتالوگ دستگاه شما فقط تا ۲۷۰ ولت خراب نخواهد شد .
در استاندارد محافظ ولتاژ این موضوع لحاظ شده و گفته شده باید ولتاژ ۳۸۰ ولت را برای ۱۵ دقیقه (دقیق یادم نیست) بدون خرابی تحمل کند .
شیواامواج –
درود بر شما
این موضوع لحاظ شده است و تغذیه باید تا 270 باشد. دستگاه تا 375 ولت ورودی تحمل دارد.
220*1.7=374
ولتاژ قطعات داخلی تا 400 ولت هست.
با سپاس
navid.taji –
بعد از اینکه خطای شبکه رفع گردید و ولتاژ به حال نرمال خود برگشت،ایا احتیاجی به reset کردن محافظ هست؟یا خوش به صورت خودکار برق را وصل میکند؟
شیواامواج –
درود بر شما
خیر نیازی به reset ندارد و اتوماتیک بعد از رفع خطا وصل می شود.
با سپاس
جواد افزود (خریدار محصول) –
،،،،با سپاس از تیم خوب شیوا امواج،،،
من از همین محصول یکی سفارش دادم و بعد از ۴روز با پست به دستم رسید و خودم با راهنمایی دقیق پشتیبانی شرکت تونستم نصبش کنم.
ممنون از تمام کارکنان و پشتیبانی شرکت خوبتون👏👏👏
شیواامواج –
درود بر شما
از اینکه توانسته ایم رضایت شما را به دست آوریم خرسند هستیم.
با سپاس
hamidnodehy –
با سلام و احترام
بنده یک عدد محافظ ولتاژ تک فاز دیجیتال شیوا امواج در قسمت برق ورودی ساختمان (کنار کنتور) نصب نموده ام و محدوده ولتاژ برای قطع دستگاه (افزایش روی 230 ولت و کاهش را روی 170 ولت با تاخیر 180 ثانیه) تنظیمات انجام داده ام و وقتی که برق شهر نیز به 232 ولت رسید دستگاه عمل قطع را انجام داد تا اینجا کار همونی هست که در اطلاعات دستگاه مذکور نیز ذکر شده ، ولی وقتی که ولتاژ برق شهر به حالت نرمال یعنی 220 ولت میرسه دستگاه در حالت F باقی می ماند و می بایست حتما یکبار فیوز کنتور قطع و وصل شود تا برق ساختمان وصل بشه .
حال اینکه انتظار بنده این بود که با نرمال شدن برق شهر دستگاه نیز به کار خود ادامه می داد (همانند یک محافظ برق وسایل الکتریکی) و نیازی به ریست کردن دستگاه نباشد !
لطفا راهنمایی بفرمایید عملکرد دستگاه به اینگونه که عرض کردم ، می باشد ؟
با سپاس
شیواامواج –
درود بر شما
طراحی و عملکرد دستگاه محافظ ولتاژ دیجیتال به گونه ایست که اگر ولتاژ شبکه به آستانه قطع برسد خروجی را قطع می کند و تا زمانی که ولتاژ شبکه به اندازه ولتاژ اشمیت که معمولا چیزی در حدود ۷ تا ۱۰ ولت است بیشتر از ولتاژ تنظیمی شما افزایش پیدا نکند خروجی را وصل نخواهد کرد و چون در این مورد ولتاژ تنظیمی شما برابر با ولتاژ نرمال شبکه است احتمال اینکه خروجی وصل شود خیلی ضعیف است
برای حل این موضوع شما باید از عدد های زیر برای حفاظت استفاده نمایید و یک بار برق دستگاه را قطع و وصل نمایید .
حد بالا ۲۴۰
حد پایین ۱۷۰
تاخیر در وصل : دلخواه
اکثر مصرف کننده ها با چنین تنظیمی حفاظت خواهند شد .
با سپاس
MrAli (خریدار محصول) –
سلام. من بخاطر حمایت از تولید داخل و نظرات مثبتی که در سایت دیدم اقدام به خرید این محافظ از همین سایت کردم. اما امروز که محصول را دریافت نمودم متوجه شدم که طراحی آن نقص اساسی ندارد.
برای نمونه محافظی که سر راه برق منزل وصل میشود و حدود ۳۰ آمپر برق را منتقل میکند باید سیم قطور ورودی منزل را به راحتی دریافت کند که این محافظ اینگونه نیست و سیم ۶*۱ ورودی منزل به سختی به آن خورانده شد ضمن آنکه اصلا امکان خوراندن سرسیم به دستگاه وجود ندارد. نکته دیگر انکه در کاتالوگ همراه محصول اصلا هیچ راهنمایی برای نصب وجود ندارد. اینکه فاز ورودی را کجا ببندیم، نول ورودی را کجا، خروجی‌ها کدامند و… اصلا در کاتالوگ نیست.
با همه این موارد من اقدام به نصب دستکاه نمودم اما زمانی که برق را وصل کردم دیدم محافظ برق منزل را وصل نمی‌کند. هرچه سیم کشی را مرور کردم تا ببینم مشکل از کجاست متوجه مشکلی نشدم.
خلاصه اینکه انتظار خیلی خیلی بیشتری داشتم و لذا قصد دارم محصول را پس بدهم.
شیواامواج –
درود بر شما
ضمن تشکر بابت اعتماد به کالای ایرانی و خرید از محصولات شیوا امواج امیدواریم بتوانیم مشکل شما را حل نماییم .
طبق استانداردهای جریان دهی سیم و کابل ،سیم نمره 2.5می تواند جریانی معادل ۲۵ آمپر را بدون مشکل و بخوبی از خود عبور دهد
با توجه به فیوز ۲۵ آمپری استفاده شده در واحد های مسکونی می توان انتظار داشت بیش از ۲۵ آمپر جریانی از دستگاه عبور نخواهد کرد
در نتیجه سیم ایده آل برای سیم کشی سیم همان سیم 2.5می باشد
در صورتی که بخواهید از دستگاه برای جریان ۳۰ آمپر استفاده نمایید باید از سیم نمره ۴ استفاده و سیم را توسط وایر شو دوبل نمره 1004 TE به دستگاه متصل نمایید .
در خصوص سیم کشی صحیح محصول باید توجه داشته باشید که این دستگاه همانند کلیدی در مسیر برق منزل قرار خواهد گرفت و برای اتصال صحیح آن می بایست فاز اصلی ورودی را علاوه بر ترمینال بالای دستگاه توسط دو تکه سیم به ترمینال ۱۵ وصل نمایید و خروجی دستگاه را توسط دو تکه سیم از ترمینال ۱۸ گرفته و به فیوز های خود وصل نمایید .
لازم به ذکر است سیم نول بدون واسطه و به صورت مستقیم به مصرف کننده وصل خواهد شد .
در ضمن نقشه نصب این محصول در بروشور موجود است و در آن سیم فاز با حروف Ph و سیم نول با حرف N مشخص شده است.
برای راهنمایی های بیشتر از طریق واتس آپ با شماره09103538210 در ارتباط باشید تا راهنمایی های تصویری برای شما ارسال گردد.
با سپاس
hamidrezava1357 (خریدار محصول) –
محصولات بسیار با کیفیت و استفاده از قطعات درجه یک.
شیواامواج –
درود بر شما
از اینکه تونسته ایم رضایت شما را به دست آوریم بسیار خرسند هستیم.
با سپاس
افشار صادق –
سلام
دوتا سیمای تیر برق رو بهم وصل کردن دوفاز شده جریان تیر برق. این دستگاه با این شرایط جریان رو وصل میکنه یا خطای دوفاز شدن میده ؟
میخوام سه تا از اینا واسه برق سه فاز وصل کنم.
شیواامواج –
درود بر شما
اساس کار محافظ ولتاژ دیجیتال کنترل سطح ولتاژ می باشد و چون هنگام دو فاز شدن شبکه سطح ولتاژ به یک باره تغیر می کند و از حد مجاز می گذرد دستگاه خروجی را غیر فعال کرده و خطای آور را نمایش خواهد داد .
لازم به ذکر است چنانچه سرعت تغییرات سطح ولتاژ به گونه ای باشد که دستگاه نتواند آن را تشخیص دهد احتمال آسیب رسیدگی به مصرف کننده وجود دارد.
با سپاس
افشار صادق –
سلام ارسال با تیپاکس انجام میشه یا پست ؟
اگه با پست …. امکان ارسال با تیپاکس هست ؟
شیواامواج –
درود بر شما
ارسال فقط از طریق پست طی 3 تا 4 روز کاری می باشد.
با سپاش
soleyman –
سلام
آیا این محصول محافظت از دو فاز شدن برق رو انجام میده؟
یکبار برق آپارتمان دو فاز شد و یک سری وسائل سوخت
آیا با این دستگاه و یا محافظ کنتاکتور میشه محافظت رو انجام داد؟
http://kalengi.ir/protection-contactor/
با تشکر
سلیمانی
شیواامواج –
درود بر شما
بله چون ملاک برای قطع و وصل رله خروجی ولتاژ ورودی و زمانی که شبکه دو فاز شود ولتاژ از حد مجاز تنظیم شده بیشتر می شود رله را قطع خواهد کرد.
با سپاس
ali.azad68 –
سلام خسته نباشید چرا از این کالا نیست من یکی لازم دارم خواهشا یکی برام پیدا کنید
شیواامواج –
درود بر شما
در حال حاضر این محصول موجود نمی باشد و در اولین فرصت که موجود شد امکان خرید می باشد.
با سپاس
Javad –
خدمات پس از فروش عالی بود. با تشکر فراوان از شیوا امواج.
شیواامواج –
درود بر شما
از اینکه توانسته ایم رضایت شما را به دست آوریم بسیار خرسند هستیم.
با سپاس
Javad –
درود
میشه زمان تاخیر وصل رو تا 6 دقیقه بیشتر کرد؟
شیواامواج –
درود بر شما
خیر.بصورت دستی امکان پذیر نمی باشد و باید برنامه تغییر کند.برای این کار شما می توانید محصول را به صورت سفارشی درخواست نمایید.
با سپاس
jhaghanifar –
با سلام و درود
1-میشه این محافظ رو در خوزستان برای کولر گازی 36000 که حدود 25 آمپر جریان میکشه استفاده کرد؟
2- میشه از این دستگاه به عنوان محافظ کنتاکتور استفاده کرد؟
سپاس
شیواامواج –
درود بر شما
چنانچه جریان شما کمتر از ۳۰ آمپر است می توانید از محافظ ولتاژ تکفاز دیجیتال استفاده نمایید .
برای مورد دوم هم می توان گفت:بله از این دستگاه می توان به عنوان محافظ کنتاکتور هم استفاده نمود.
با سپاس
rostamimahdii –
سلام
ابعاد دقیقا مشخص نیست … میخواستم بدونم در جعبه فیوزهای مینیاتوری می توان جای داد و جای چند عدد فیوز را اشغال می کند؟
با تشکر فراوان
شیواامواج –
درود بر شما
ابعاد در قسمت بالای بروشور در کنار تصویر محصول نوشته شده است .ابعاد این محصول عبارت است از 65*90*36 می باشد(این محصول می تواند در کنار کلیدهای مینیاتوری در جعبه تقسیم برق قرار گیرد).
با سپاس
act_vi –
با سلام
آیا من میتونم از این محصول به این صورت استفاده کنم که یک عدد به عنوان محافظ اصلی برای کل مینیاتوری ها با دامنه ی ۱۷۵ تا ۲۴۰ بگذارم و دو عدد هم یکی برای کولرگازی و یکی هم برای بقیه ی خونه؟ یعنی ۱عدد به عنوان مادر و ۲ عدد زیر مجموعه ، کنترم هم ۳۲ آمپر هست،ممنون
شیواامواج –
درود بر شما
بله .در صورتی که کل جریان شما از ۳۰ آمپر بیشتر نشود این کار امکان پذیر می باشد البته نصب سه محافظ برای این منظور منطقی نیست و شما می توانید این کار را با ۲محافظ انجام دهید.
با سپاس
roozbeh.mpr –
در صورت امکان ابعاد تجهیز رو هم مرقوم بفرمایید.
شیواامواج –
درود بر شما
ابعاد تجهیز بصورت (65*90*36) می باشد.
با سپاس
roozbeh.mpr –
با درود
1- آیا تهیه 3 عدد از این تجهیز پاسخگوی نیاز خانگی (3فاز در خوزستان) هست یا باید از کنتاکتور استفاده شود؟
2- با توجه به اینکه این تجهیز از محصول 20JN2 دقت بالاتری دارد آیا امکان سفارشی سازی (3عدد) جهت استفاده بعنوان کنترل کننده کنتاکتور وجود دارد؟ (استفاده از رله جریان پایین و کاهش قیمت تمام شده)
با سپاس
شیواامواج –
درود بر شما
پاسخ سؤال اول : بله و شما می توانید با سفارش سه عدد از این محصول و سری کردن تیغه های خروجی آن و در نهایت وصل به بوبین یک کنتاکتور برای این منظور استفاده نمایید.
پاسخ سؤال دوم: خیر .
با سپاس
mos_love45 –
درود بر شما من خوزستان هستم بدلیل گرمای شدید ممکنه بعضی وقتا دوتا کولر روشن کنم آیا این محافظ برای ورودی ساختمون مناسبه ؟ البته با نصب کنتاکتور ۴۰ آمپر. سپاس
شیواامواج –
درود بر شما
بله. با نصب کنتاکتور 40 آمپر در صورتیکه مجموع جریانهای کولرهای شما از این جریان بیشتر نشود بلامانع می باشد.
با سپاس
naghdimohamad –
اگر برای دو کولر که جمعا نزدیک 30آمپر میکشن میتونم در کنار این یک کنتاکتور اضافه کنم و ازش دو سیم بگیرم و به هر کولر بدم.
شیواامواج –
درود بر شما
بله.این کار امکان پذیر می باشد.
باسپاس
naghdimohamad –
سلام
خسته نباشید .اگه بخوام از یک محافظی که زمان تاخیر قطع جریانش زیر یک ثانیه مثلا 0.1 ثانیه باشه و برای ظرفشویی و لباسشویی و یخچال(پریز های آشپزخانه) استفاده کنم میتونم از این محصول و یک کنتاکتور استفاده کنم.
شیواامواج –
درورد بر شما
حداقل زمان تأخیر در قطع برای ولتاژهای بالا در محافظ ولتاژ دیجیتال شیوا امواج 0.1 ثانیه می باشد.چنانچه بخواهید از محافظ ولتاژ دیجیتال برای مصزف کننده های خود استفاده نمایید باید جریان هر کدام از مصرف کننده ها را اندازه گیری و سپس به گونه ای به دستگاه متصل نمایید که مجموع جریان ها کمتر از 30 آمپر باشد.
با سپاس
مهدی مهرزاد –
با تشکر از محصولات خوب شرکت شیوا امواج میخواستم ببینم این محافظ برای یک کولر گازی ۳۰۰۰۰ جوابگو هست یا خیر
متشکرم
شیواامواج –
درود بر شما
این محافظ ولتاژ توانایی جوابگویی تا 30 آمپر جریان را دارد.چنانچه مصرف کننده شما کمتر از این مقدار از شبکه جریان دریافت می کند می توانید از این محافظ بصورت مستقیم استفاده نمایید در غیر این صورت باید از کنتاکتور مناسب استفاده نمایید.
باسپاس
