فلوتر الکترونیکی سری N

6,830,000

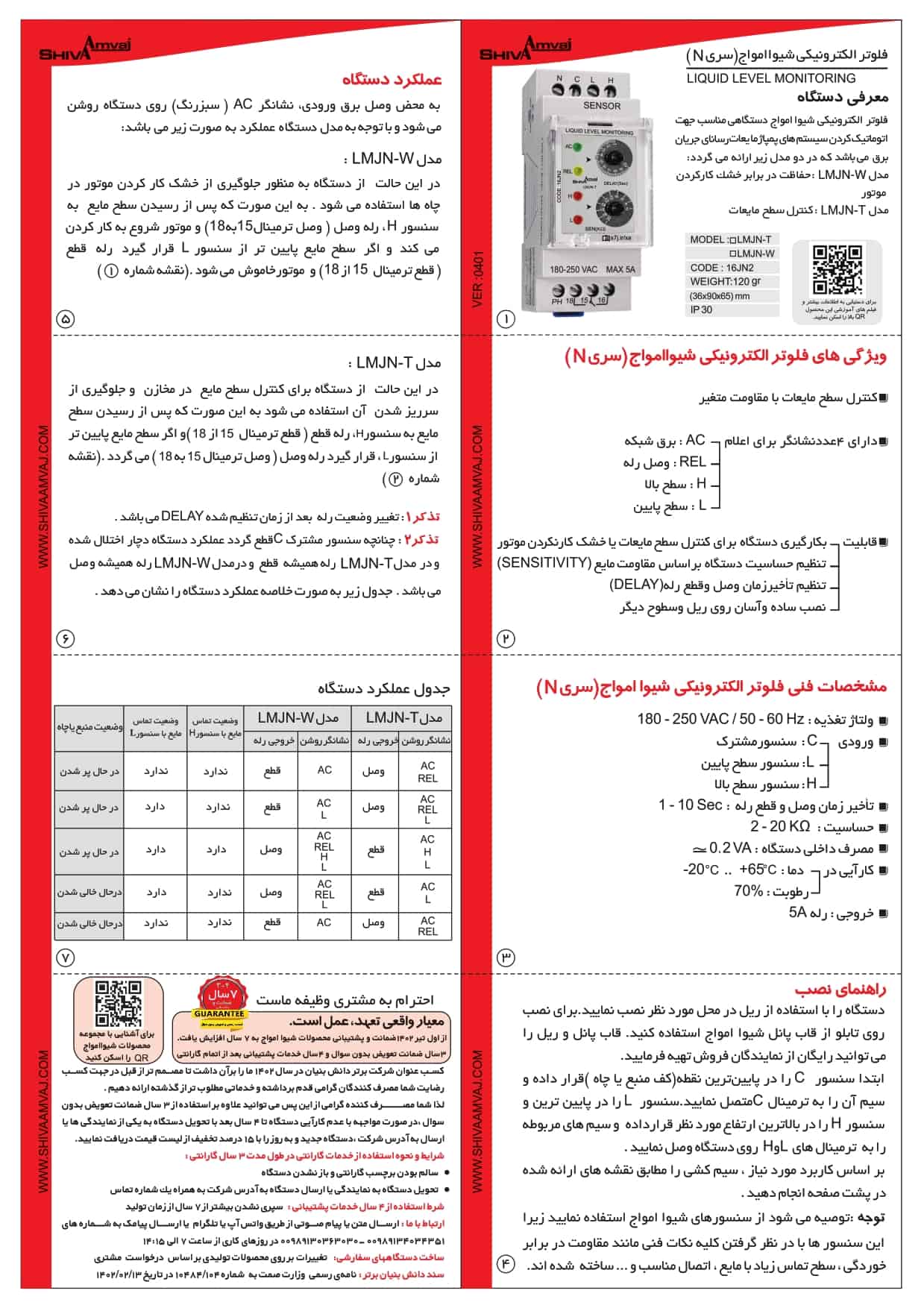

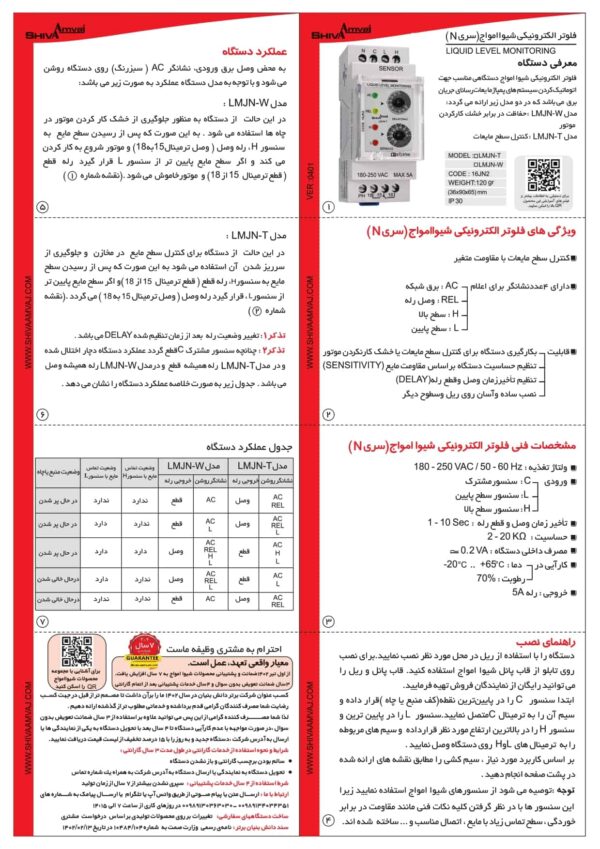

دریافت بروشور فلوتر الکترونیکیNارسال رایگان

مدل فلوتر الکترونیکی N

پاک کردن
شناسه محصول: نامعلوم دسته: برچسب: ,

توضیحات


فلوتر الکترونیکی سری N شیوا امواج


فلوتر الکترونیکی سری N شیوا امواج دستگاهی مناسب جهت اتوماتیک کردن سیستم های پمپاژ مایعات رسانای جریان برق می باشد که در دو مدل زیر ارائه می گردد:

۱- مدل LMJN-W: حفاظت در برابر خشک کردن موتور

۲- مدل LMJN-T: کنترل سطح مایعات


ویژگی های فلوتر الکترونیکی شیوا امواج

• کنترل سطح مایعات با مقاومت متغیر
• دارای ۴ عدد نشانگر برای اعلام
• AC: برق شبکه
• REL: وصل رله
• H: سطح بالا
• L: سطح پایین
• قابلیت
• بکارگیری دستگاه برای کنترل سطح مایعات یا خشک نکردن موتور
• تنظیم حساسیت دستگاه براساس مقاومت مایع(SENSITIVITY)
• تنظیم تأخیر زمان وصل و قطع رله (Delay)
• نصب ساده و آسان روی ریل و سطوح دیگر

 – ۱۰ مصرف داخلی دستگاه : رلهشیوا امواج د۵A

توضیحات تکمیلی

مدل

LMJN-T, LMJN-W

ولتاز تغذیه

۱۸۰-۲۵۰ ولتاژ متناوب و ۶۰-۵۰ هرتز

ورودی

سنسور مشترک:c،سنسور سطح پایین:l،سنسور سطح بالا:h

تاخیر زمان

وصل و قطع رله: ۱-۱۰ثانیه

حساسیت

۱-۲۰ کیلو اهم

کارایی در

دما: ۶۵+..۲۰– و رطوبت : ۷۰درصد

خروجی

رله ۵ آمپر

نقد و بررسی‌ها

  1. alinajd

    درود برشما
    سپاس از توضیحات کامل شما

    • شیواامواج

      درود بر شما
      خواهش می کنیم.
      با سپاس

  2. alinajd

    سلام وقت بخیر
    1- این رله با فلوتر الکتریکی مدل LMB-2M چه تفاوتی دارد؟
    2- کنتاکت 15-16 خروجی دارد وقابل استفاده می باشد ؟ ویا فقط 16-18 را میتوان استفاده نمود.
    3- سنسور c فقط بعنوان مشترک استفاده میشود ویا امکان استفاده برای سطح سوم هم وجود دارد? (بطور مثال : cحدپایین -Lحد وسط وHحد بالا استفاده شود ) واگر قابل استفاده نیست برای سطح سوم باید سنسور اضافه شود؟ در اصل با یک رله میخواهیم به دوپمپ برای سطوح مختلف فرمان بدهیم،

    سنسور سطح بالا H و وسط L ا طریق کنتاکت 15-18 به پمپ اول (پرکن ) را فرمان دهد و سنسور سطح پایینC خالی بودن مخزن رامتوجه شود وفرمان قطع (15-16)کنتاکت به پمپ دوم بدهد.
    سپاس از شما

    • شیواامواج

      درود بر شما
      در مورد سوال 1 و 2 : فلوتر سایز 71 هم برای منبع و هم برای چاه قابل استفاده بود اما فلوتر سری ان با کد LMJN-2M برای اولین بار به گونه ای طراحی شد که مدار رله ی آن فاقد تیغه ی بسته بود و این یک محدودیت برای محصول محسوب می شد …
      این محصول در ورژن های جدید تولید شده به دلیل لزوم استفاده از تیغه ی بسته رله و محدودیت ترمینال ها به صورت تفکیک شده و در دو مدل چاه و منبع تولید و این بار با کد LMJN-T , LMJN-W در بازار عرضه شد .
      در مورد سوال 3:

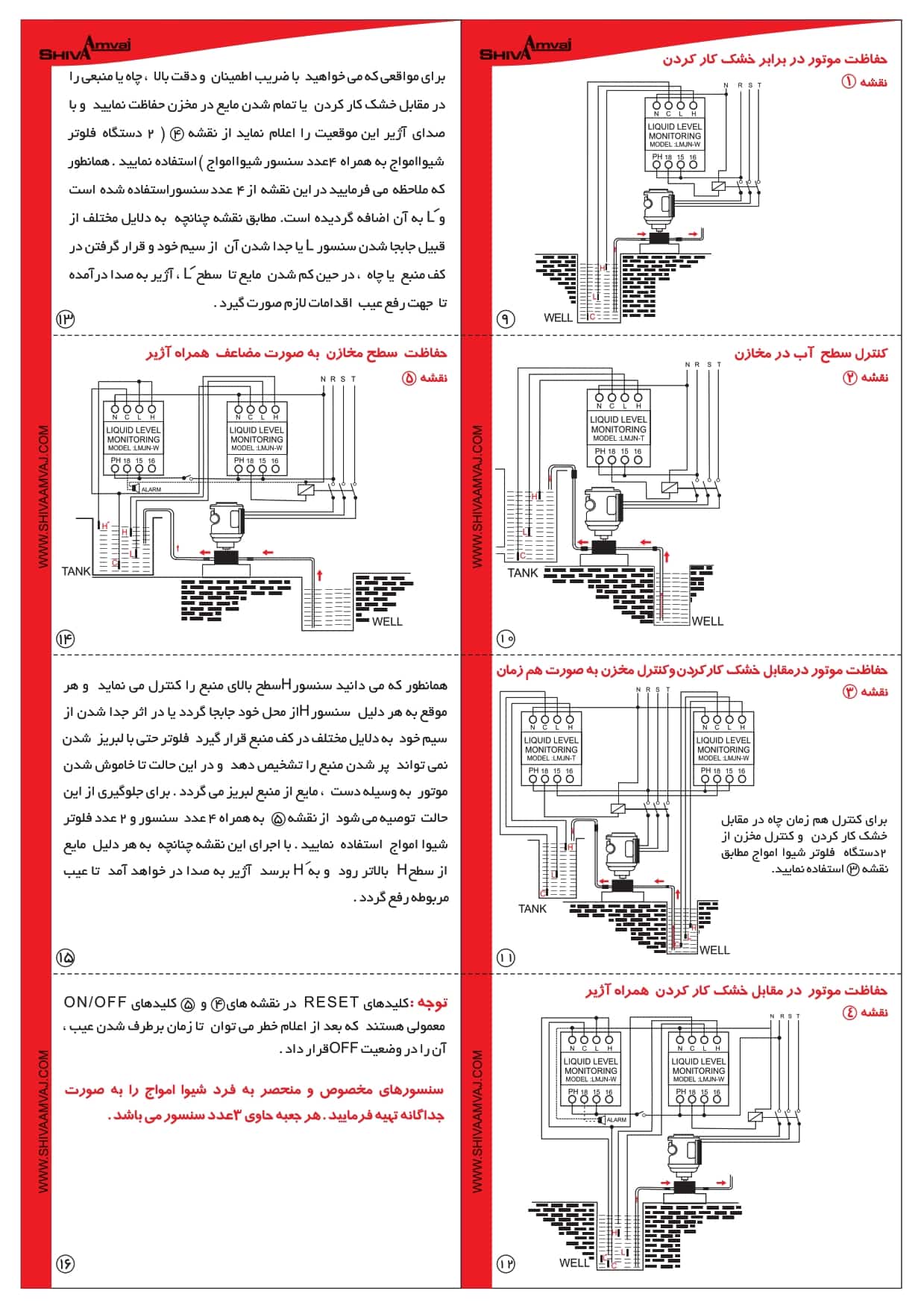

      بله سنسور C فقط به عنوان سنسور مشترک قابل استفاده می باشد و برای کنترل سطح جدید نیاز به اضافه کردن یک دستگاه دیگر می باشد که نقشه ی اتصال آن در بروشور محصول به طور مفصل توضیح داده شده است.
      با سپاس
