تایمر ستاره مثلث سری N

1,990,000

دریافت بروشور

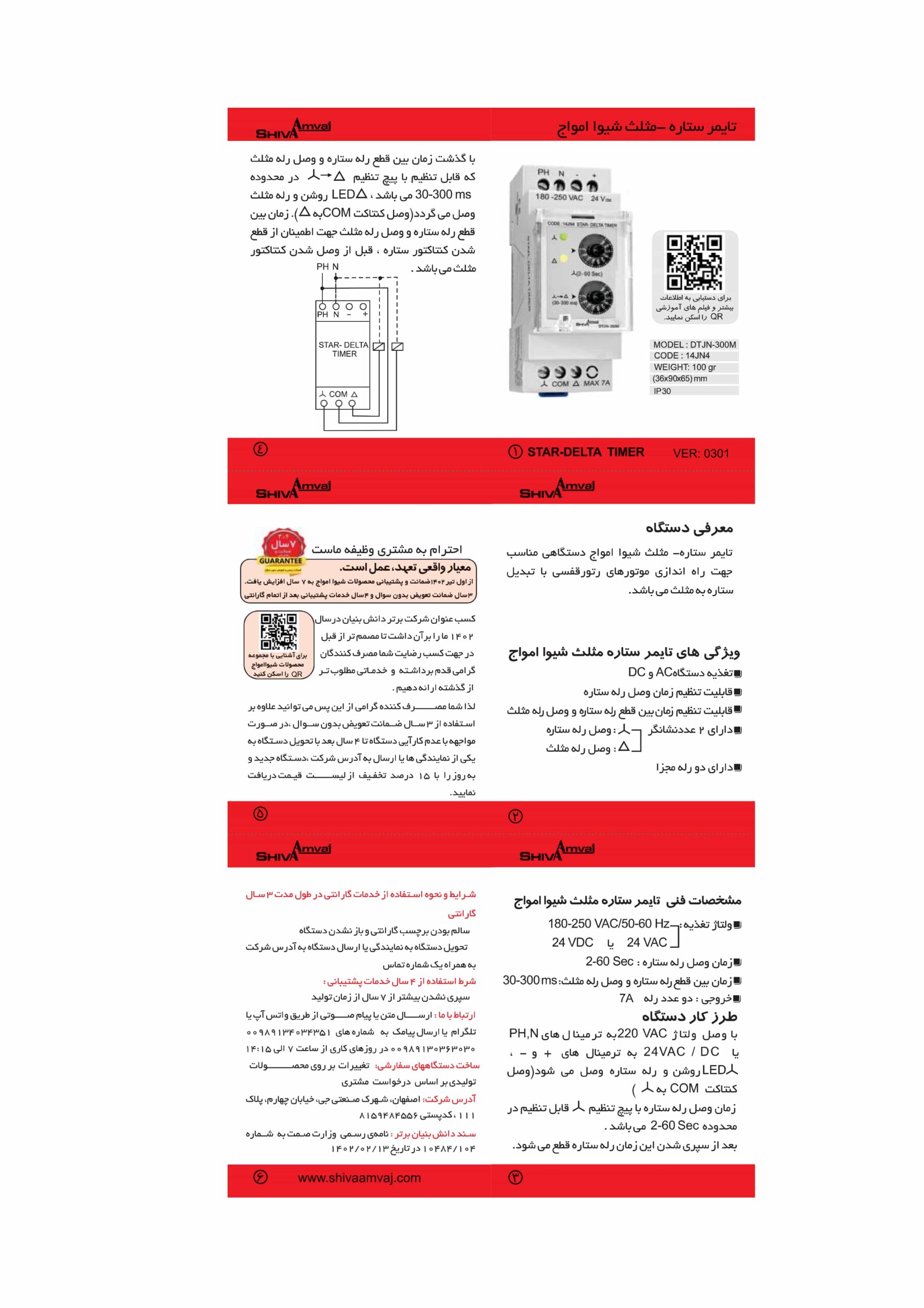

مدل تایمر ستاره مثلث

موجود در انبار

توضیحات

تایمر ستاره مثلث شیوا امواج


تایمر ستاره-مثلث شیواامواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.

ویژگی تایمر ستاره مثلث شیواامواج

• تغذیه دستگاه AC وDC
• قابلیت تنظیم وصل رله ستاره
• قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
• داراری دو عدد نشانگر
وصل رله ستاره:وصل رله ستاره
وصل رله مثلث:وصل رله مثلث
• دارای دو رله مجزا

طرز کار دستگاه تایمر ستاره مثلث شیواامواج


با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و وصل رله ستاره LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به وصل رله ستاره)

زمان وصل رله ستاره با پیچ تنظیم وصل رله ستاره قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ وصل رله مثلثوصل رله ستاره در محدوده 300-30 ثانیه می باشد، وصل رله مثلث  LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به وصل رله مثلث)

زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.

اطلاعات بیشتر

ولتاز تغذیه

۱۸۰-۲۵۰ ولتاژ متناوب و ۶۰-۵۰ هرتز, ۲۴ولتاژ مستقیم یا ۲۴ ولتاژ متناوب

زمان وصل رله ستاره

۲-۶۰ ثانیه

زمان بین قطع رله ستاره و وصل رله مثلث

۳۰-۳۰۰ میلی ثانیه

خروجی

۲ عدد رله ۷ آمپر
